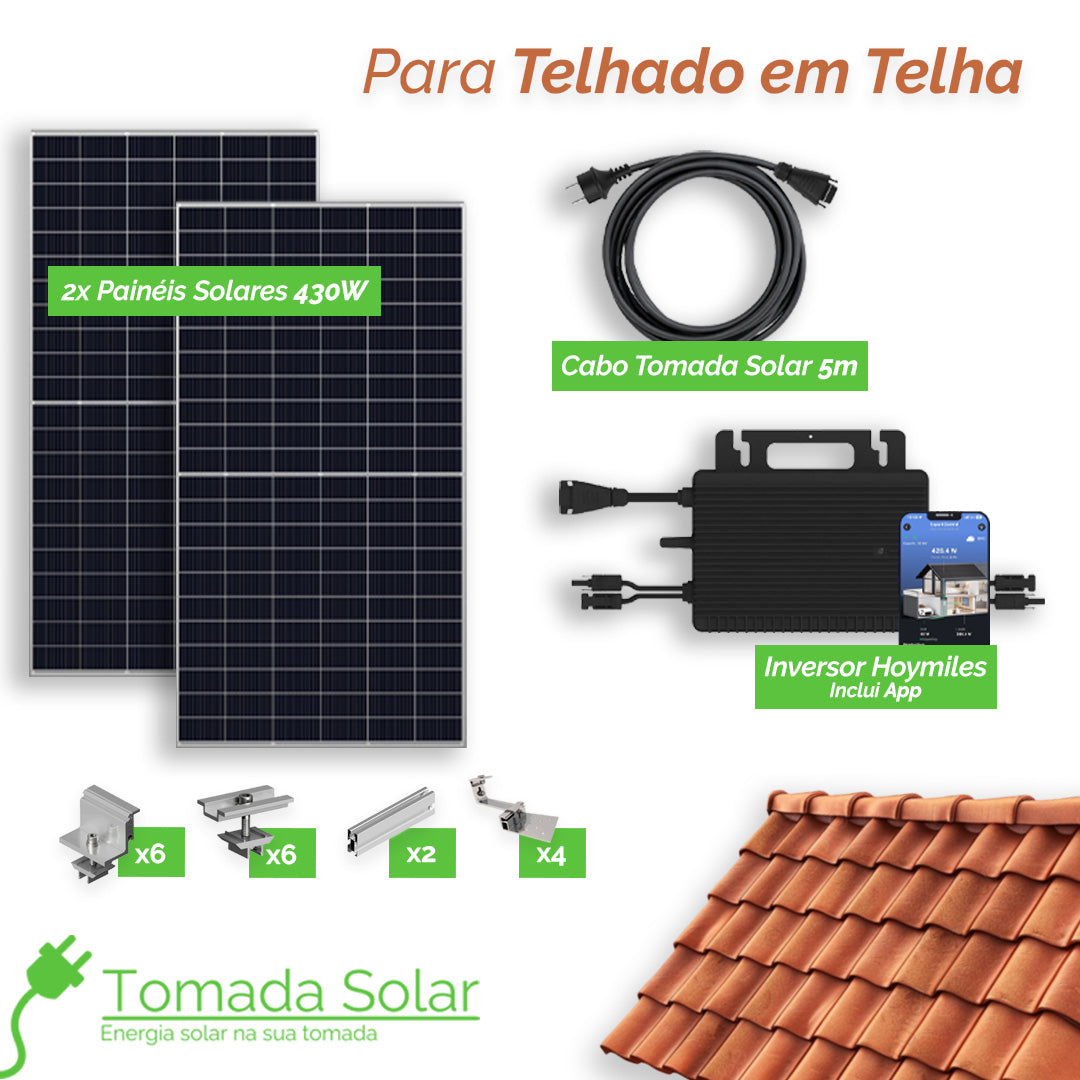

Name: Kit Solar Tomada - Telha
Brand: Tomada-Solar
Price: 794.50 EUR
Availability: InStock

Manual de instalação Kit Tomada Solar Telha

Tempo de instalação

Menos de uma hora

Espaço necessário

2x ~1,8m por 1m

1 - Escolher Localização

Para escolher o local ideal para a instalação de painéis solares, deve-se optar por uma área orientada a sul. Para encontrar a direção sul, pode usar o Google Maps ou o Apple Maps. Além disso, é importante selecionar um local livre de sombras de árvores, edifícios ou outras estruturas.

2 - Abrir o Kit Tomada-Solar

Abra o kit e verifique se todos os componentes para a instalação estão presentes. Prepare o espaço e as ferramentas necessárias.

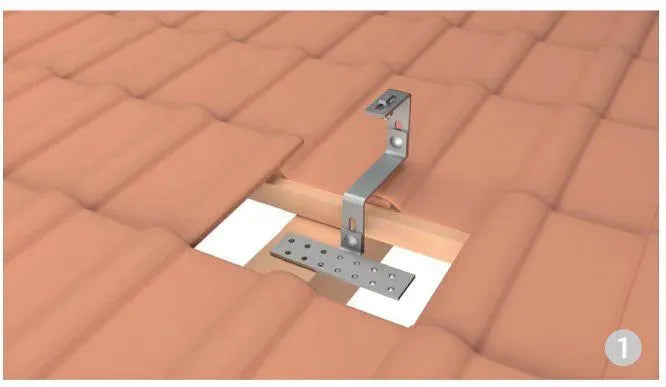

3 - Instale os salva telhas

Instale os salva telhas com um espaçamento inferior a 150 cm para instalação horizontal e 80 cm para vertical.

Podem ser instalados em qualquer tipo de cobertura com telhas: placa de betão, vigas de madeira, metal ou betão.

Nota: Parafusos não incluidos, pode ser necessario adaptar.

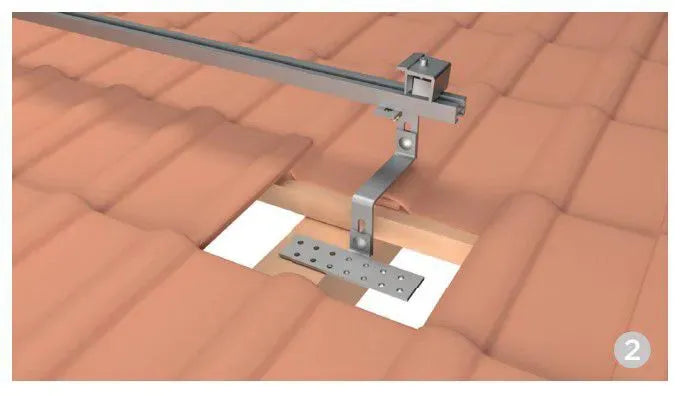

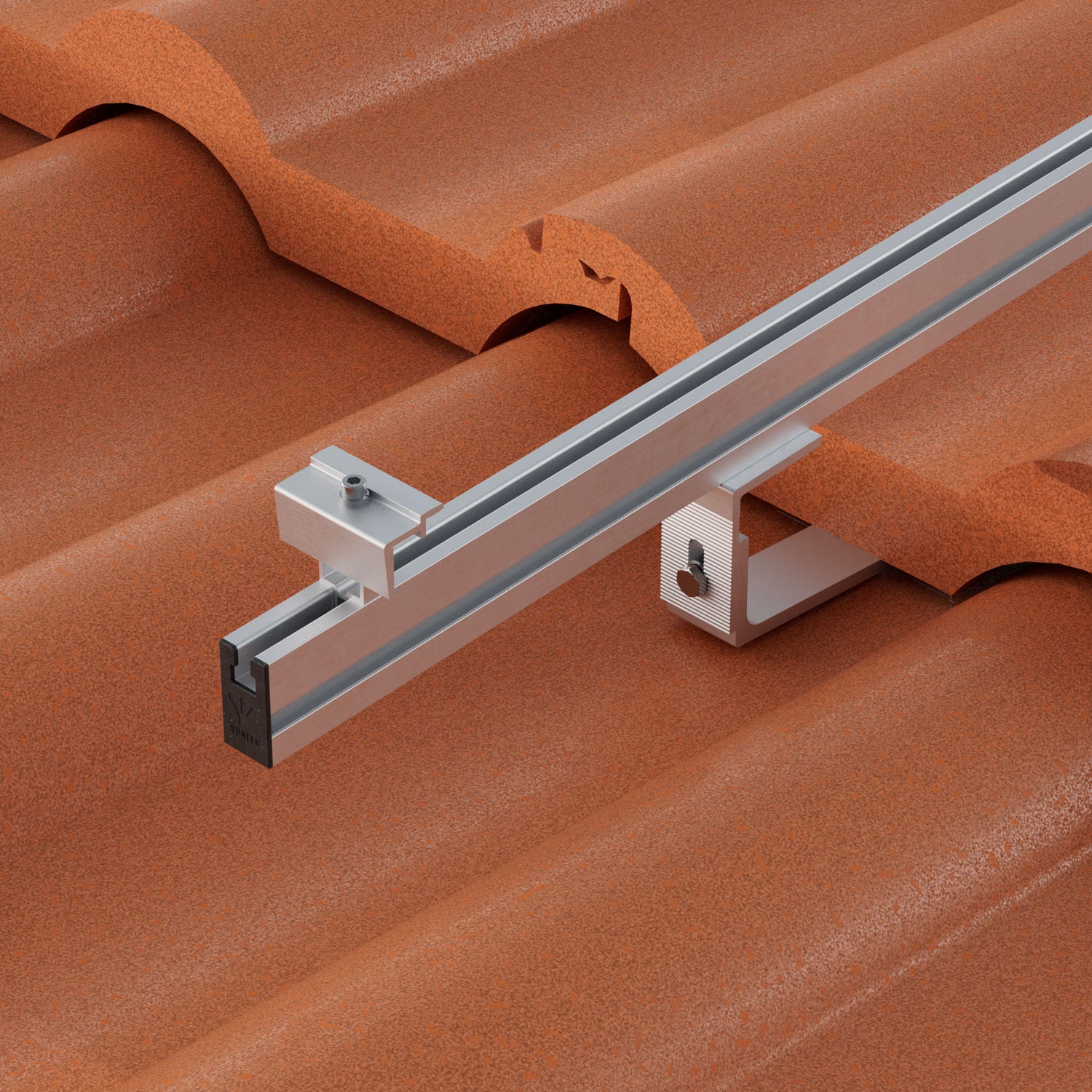

4 - Montar os perfis de alumínio

Monte os perfis de alumínio fornecidos, fixando-os diretamente nos salva telhas previamente instalados.

Inversor solar plug and play de ligar à tomada instalado em painel fotovoltaico para kit de autoconsumo

5 - Instalação do Inversor no Painel

Instale os dois suportes do inversor num dos painéis, tal como indicado na imagem.

Posteriormente, instale o inversor nos dois suportes.

Atenção: tire uma fotografia do número de série e da palavra-passe do inversor.

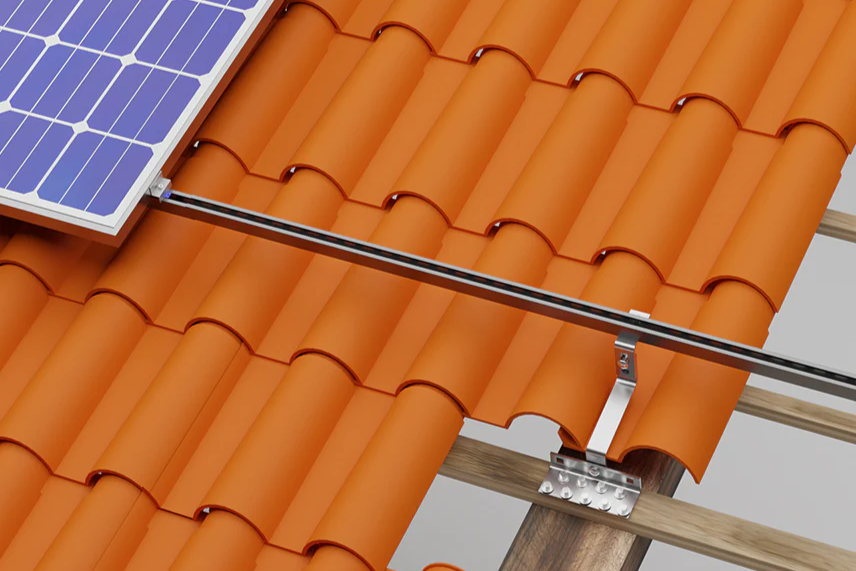

6 - Coloque e fixe os painéis nos perfis de alumínio

Posicione os painéis sobre os perfis de alumínio previamente instalados e fixe-os com os suportes fornecidos, garantindo o alinhamento e o aperto adequado.

7 - Ligue os cabos elétricos ao inversor

Conecte os cabos dos painéis solares ao inversor utilizando as extensões fornecidas.

Ligue o cabo Tomada Solar a uma tomada comum da sua casa.

8 - Verifique o estado do inversor

Secção	Indicador	Significado
(1) Durante o Arranque	A piscar verde cinco vezes (intervalo de 0,3s)	Arranque bem-sucedido
(1) Durante o Arranque	A piscar vermelho cinco vezes (intervalo de 0,3s)	Falha no arranque
(2) Durante a Operação	Piscadelas verdes rápidas (intervalo de 1s)	A produzir energia
	Piscadelas verdes lentas (intervalo de 2s)	A produzir energia, mas uma das entradas está anormal
	Piscadelas vermelhas (intervalo de 0,5s)	Rede AC inválida ou falha de hardware. Consulte a Plataforma de Monitorização Hoymiles para mais detalhes
	Piscadelas vermelhas (intervalo de 1s)	Sem produção de energia devido a rede AC inválida
	Vermelho fixo	Falha de hardware. Consulte a Plataforma de Monitorização Hoymiles para mais detalhes
(3) Outro Estado	Verde e vermelho a piscar alternadamente	Firmware danificado

9 - Instalar Aplicação

Instale a aplicação "S-Miles Home" da App Store ou Play Store.

10 - Limitar o inversor a 700W

Navegue até às definições (canto inferior direito). Selecione "Controlo de potência". Limite o inversor a 87% da potência para obter 700 W e estar em conformidade com a legislação portuguesa.

11 - A instalação está concluída.

A instalação está concluída. Pode agora aceder à sua instalação fotovoltaica, alterar configurações e monitorizar o estado

12 - Esperar, Gerar e Poupar

Após a instalação do seu kit Tomada Solar, é só aguardar a próxima fatura de eletricidade para ver na prática a redução no custo e no consumo de energia. Simples, eficiente e sustentável!

Manual do Inversor
