Manual de instalação Kit Tomada Solar Solo
Tempo de instalação
Menos de uma hora
Espaço necessário
2x ~1,8m por 1m

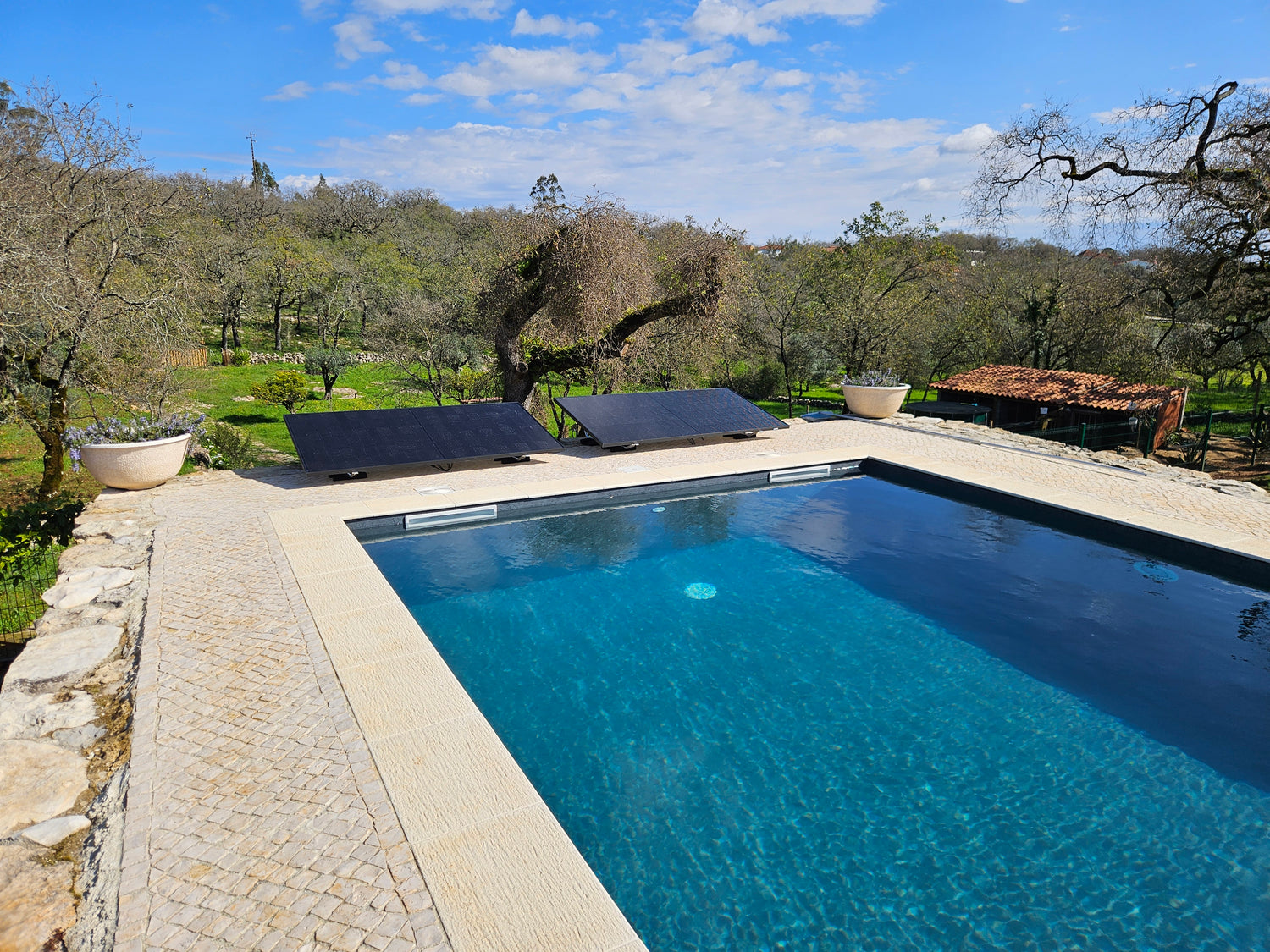

1 - Escolher Localização
Para escolher o local ideal para a instalação de painéis solares, deve-se optar por uma área orientada a sul. Para encontrar a direção sul, pode usar o Google Maps ou o Apple Maps. Além disso, é importante selecionar um local livre de sombras de árvores, edifícios ou outras estruturas.
2 - Abrir o Kit Tomada-Solar

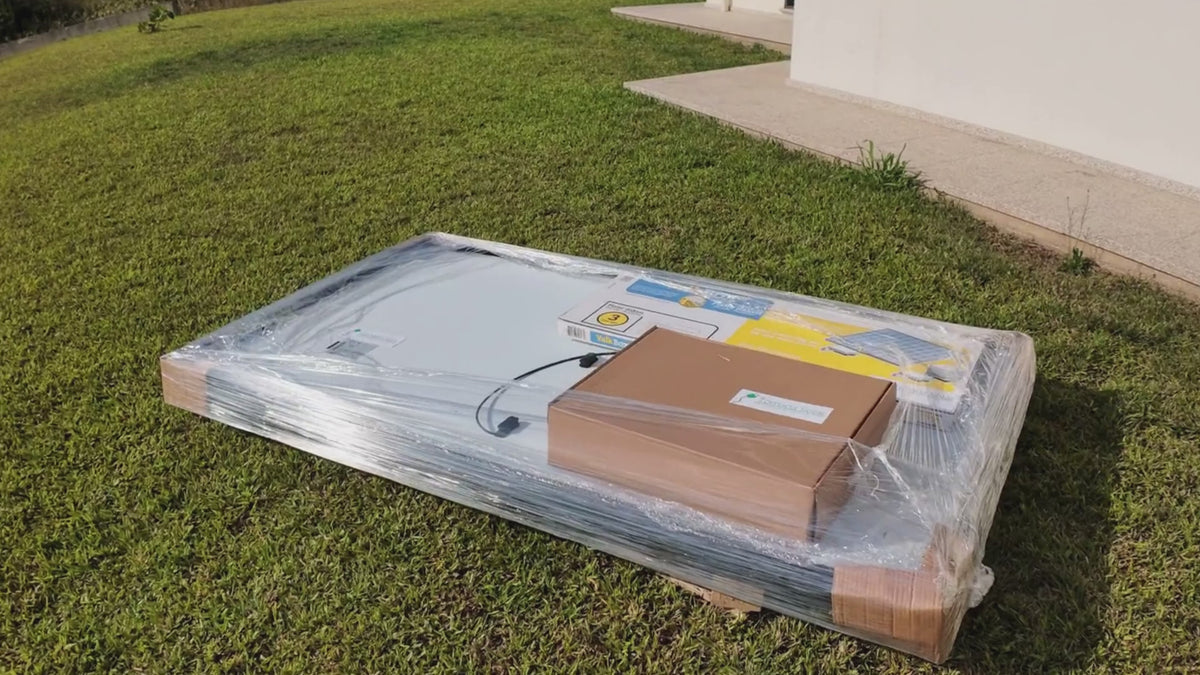

Abra o kit e verifique se todos os componentes para a instalação estão presentes. Prepare o espaço e as ferramentas necessárias.
As ferramentas necessárias são: duas chaves de 10mm, uma chave de 13mm e uma chave sextavada de 5mm.

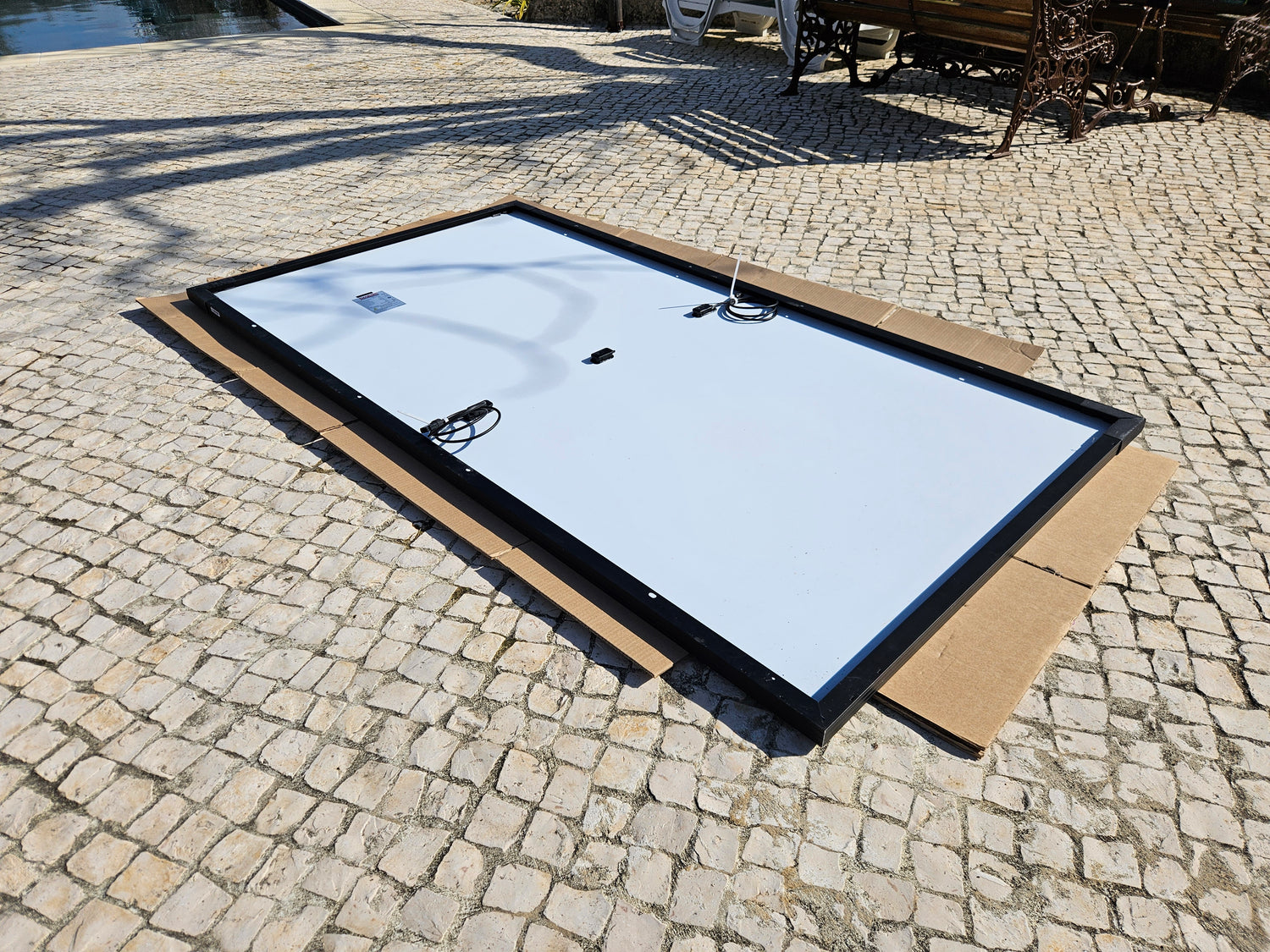

3 - Montagem das estruturas nos painéis

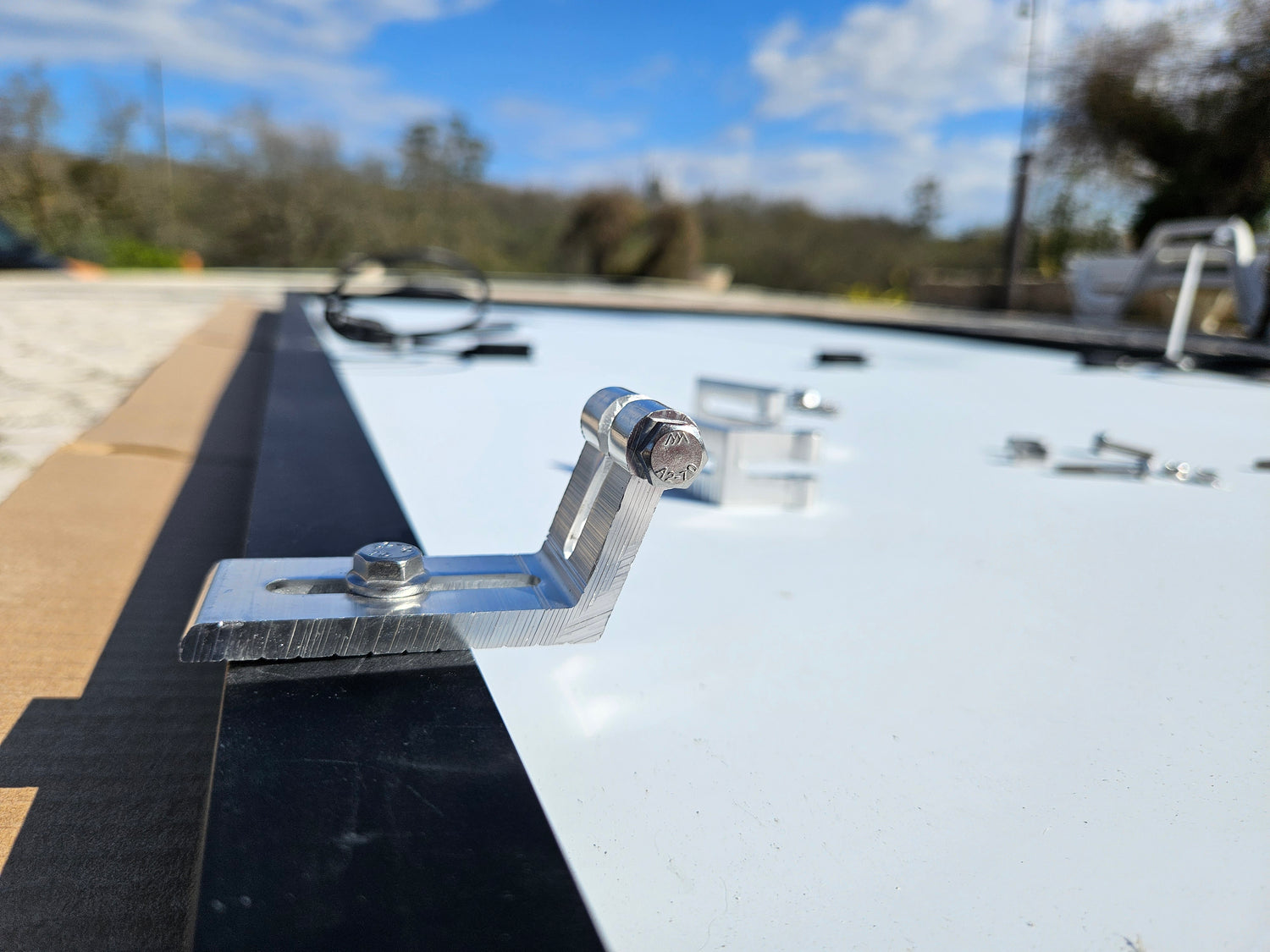

Abra as caixas da estrutura Valkbox 3 e monte os suportes nos painéis, tal como na imagem. Tenha atenção ao comprimento dos parafusos.
Alternativamente, veja o vídeo abaixo.

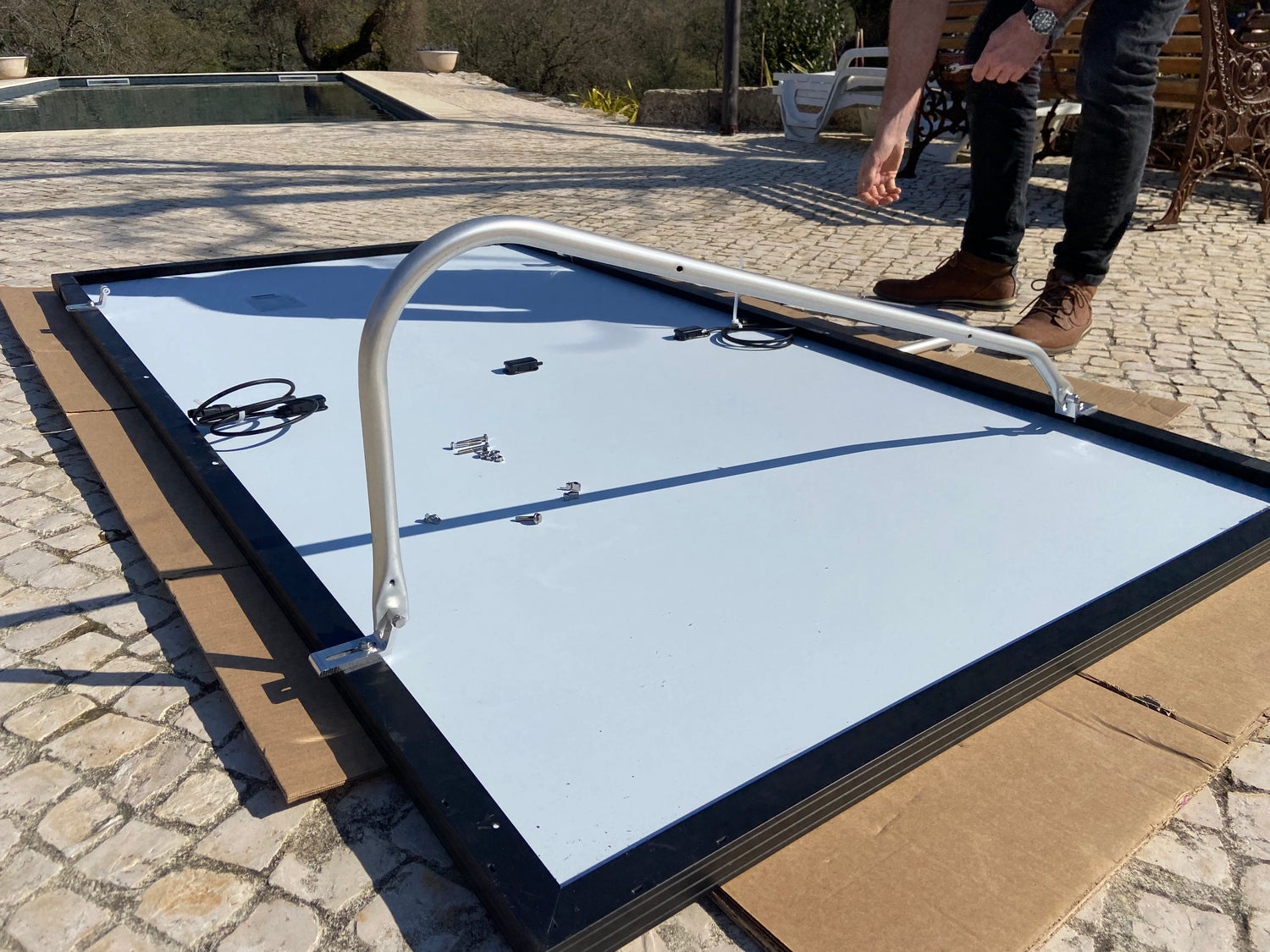

4 - Monte a estrutura nos painéis
Monte o tubo da estrutura nos suportes instalados no passo 3

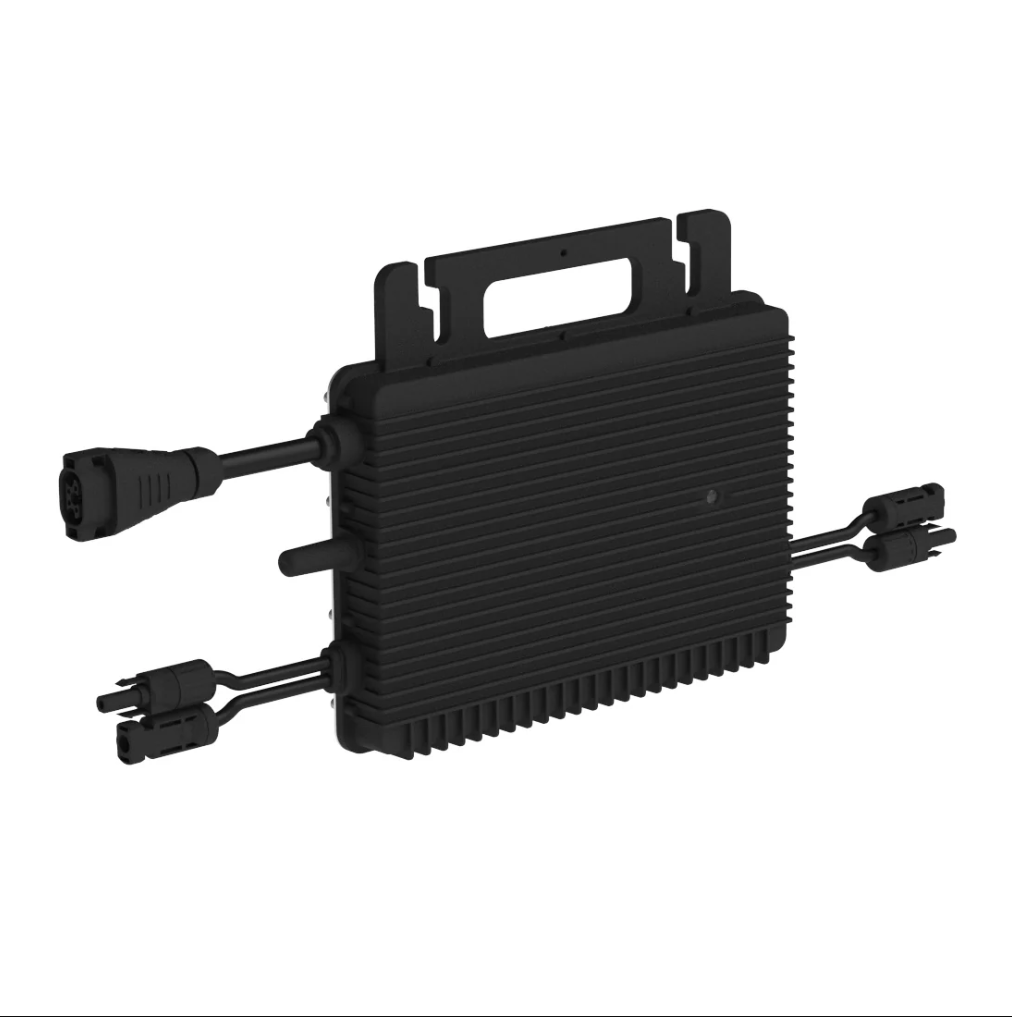

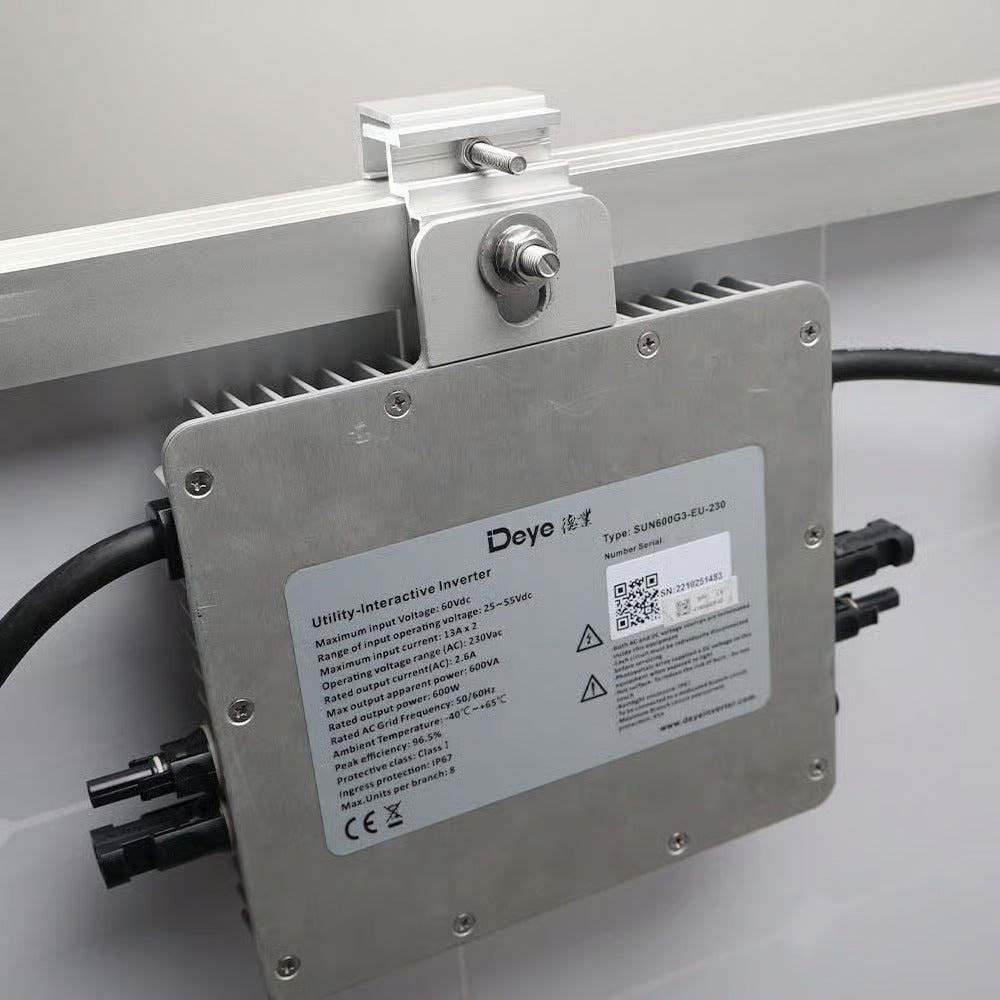

5 - Instalação do Inversor
Instale os dois suportes do inversor num dos painéis, tal como indicado na imagem.
Posteriormente, instale o inversor nos dois suportes.
Atenção: tire uma fotografia do número de série e da palavra-passe do inversor.
6 - Ligue os cabos elétricos ao inversor

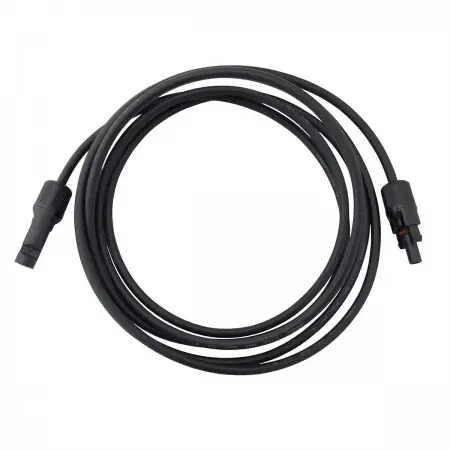

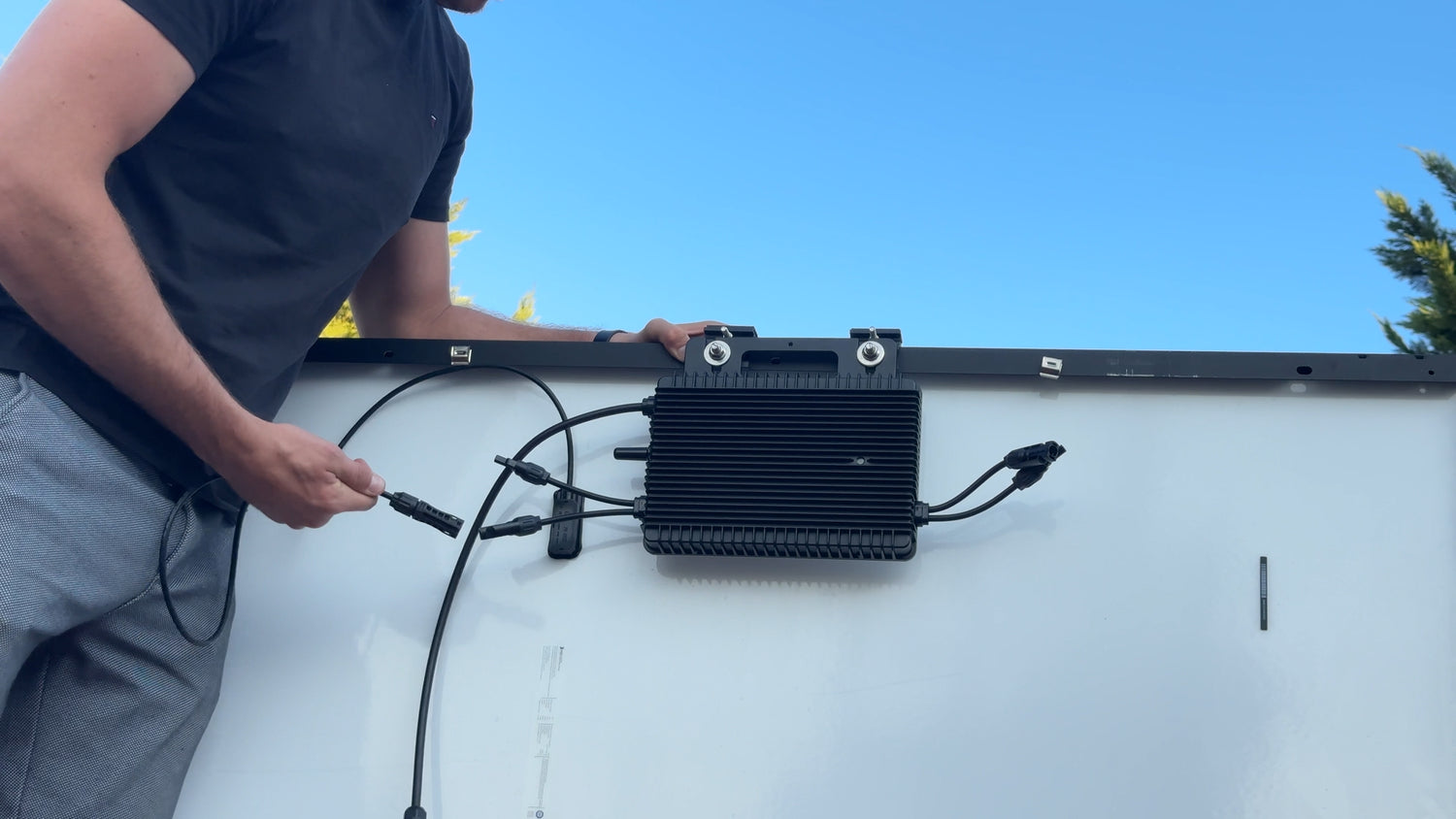

Conecte os cabos dos painéis solares ao inversor utilizando as extensões fornecidas.
Ligue o cabo Tomada Solar a uma tomada comum da sua casa.
7 - Verifique o estado do inversor
| Secção | Indicador | Significado |
|---|---|---|
| (1) Durante o Arranque | A piscar verde cinco vezes (intervalo de 0,3s) | Arranque bem-sucedido |
| A piscar vermelho cinco vezes (intervalo de 0,3s) | Falha no arranque | |
| (2) Durante a Operação | Piscadelas verdes rápidas (intervalo de 1s) | A produzir energia |
| Piscadelas verdes lentas (intervalo de 2s) | A produzir energia, mas uma das entradas está anormal | |
| Piscadelas vermelhas (intervalo de 0,5s) | Rede AC inválida ou falha de hardware. Consulte a Plataforma de Monitorização Hoymiles para mais detalhes | |
| Piscadelas vermelhas (intervalo de 1s) | Sem produção de energia devido a rede AC inválida | |
| Vermelho fixo | Falha de hardware. Consulte a Plataforma de Monitorização Hoymiles para mais detalhes | |
| (3) Outro Estado | Verde e vermelho a piscar alternadamente | Firmware danificado |
6 - Instalar Aplicação
Instale a aplicação "S-Miles Installer" da App Store ou Play Store.

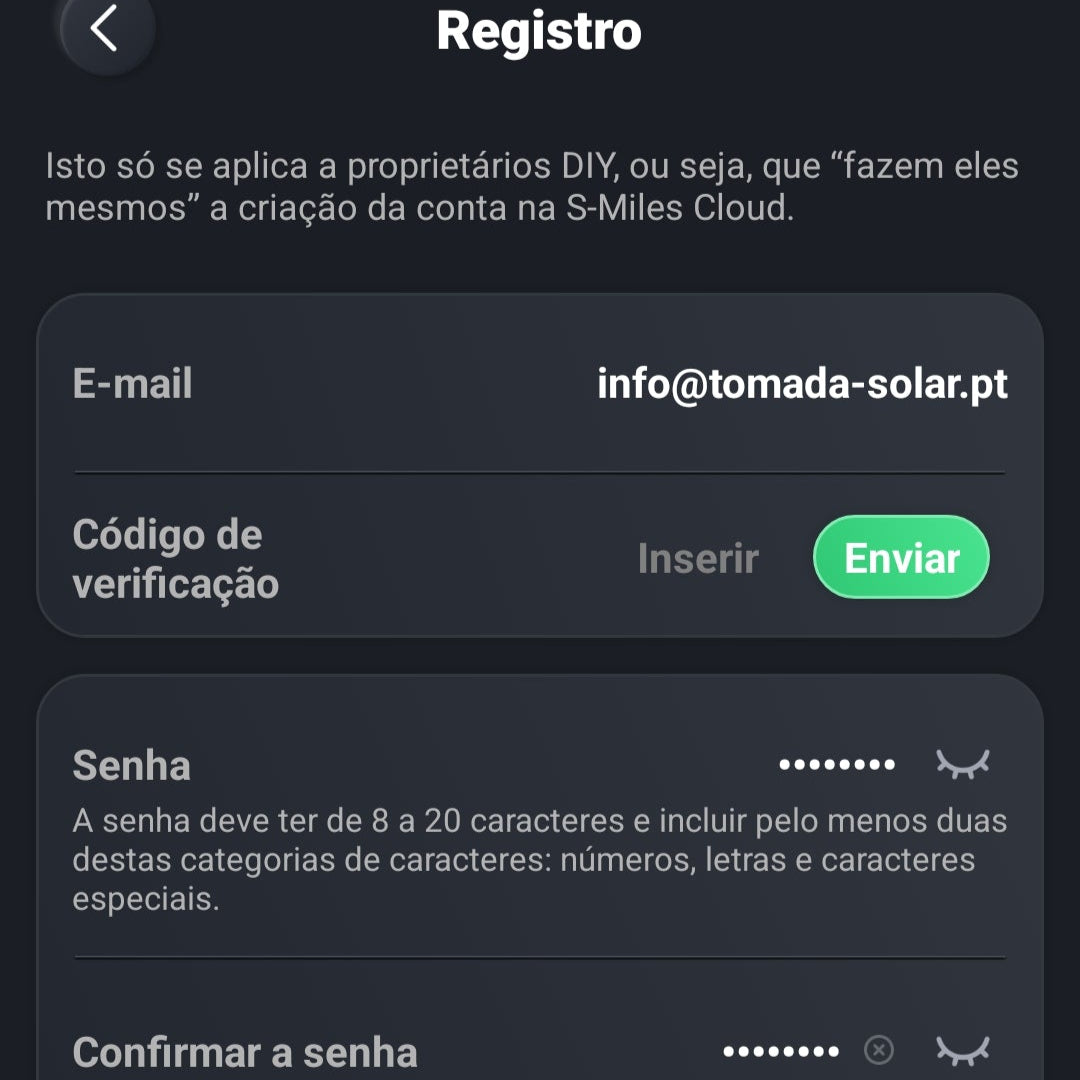

7 - Crie a sua conta
Selecione "Não tenho Conta"
Escolha o Registo por "Proprietário do tipo faça você mesmo"
Crie a sua conta e verifique o seu e-mail
8 - Adicione uma nova instalação
Faça login e adicione uma instalação, clicando no botão "+"
Capacidade: 0,8 kW

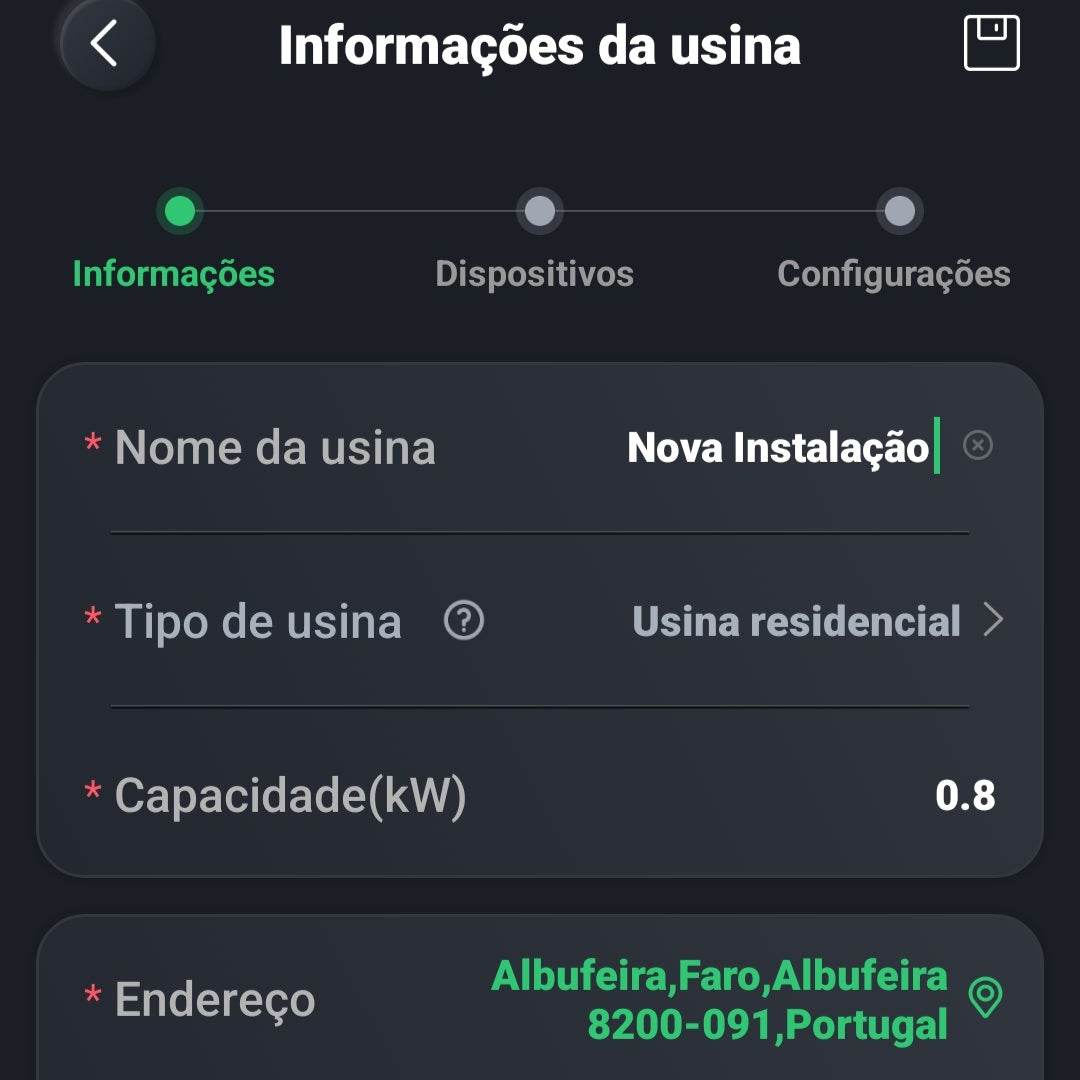

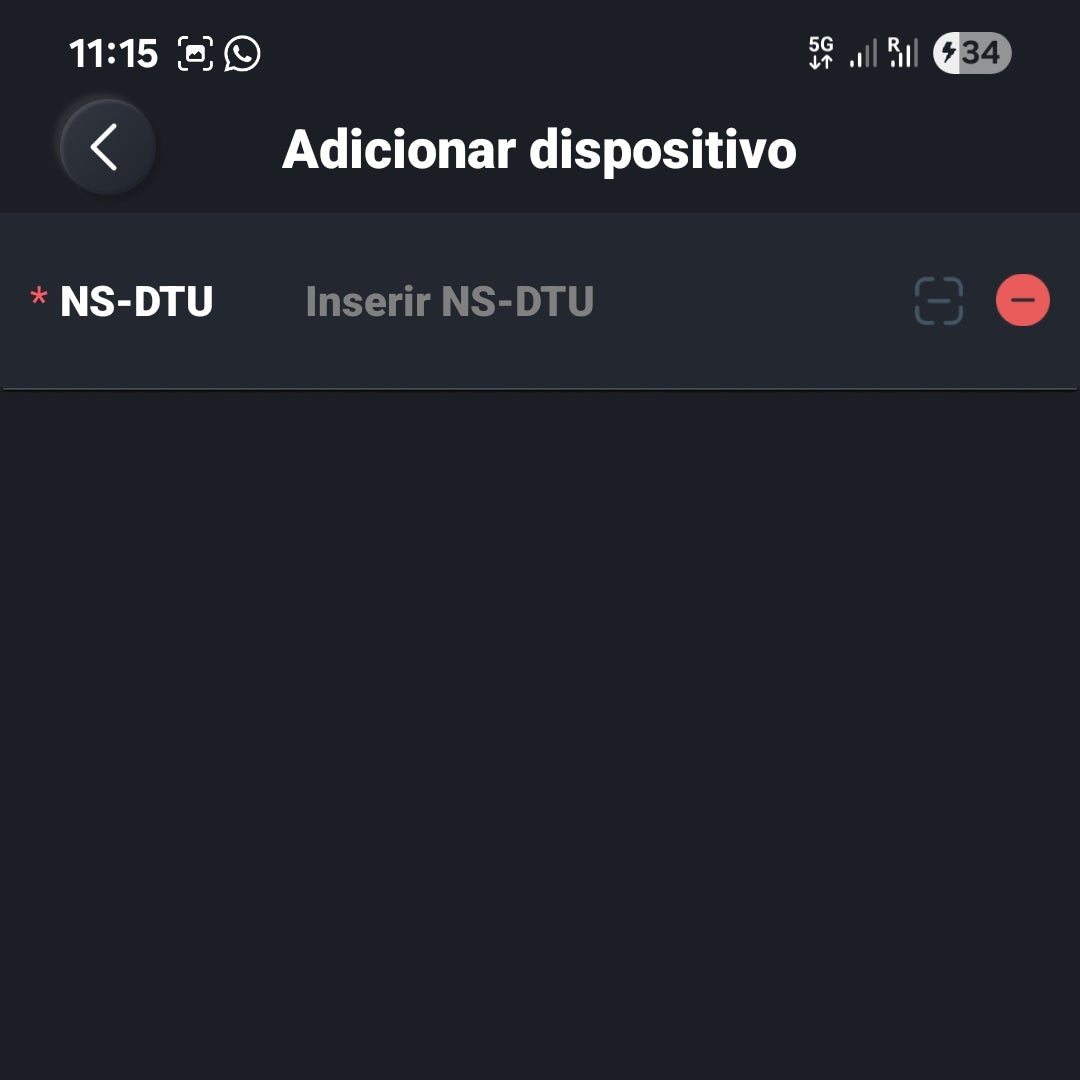

9 - Introduza o número de série do seu inversor
Adicione os dados da instalação e insira onúmero de série do inversor.

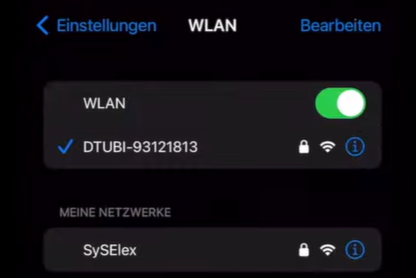

10 - Configurar Wifi
A aplicação vai pedir-lhe para se ligar ao Wi-Fi do inversor. Ligue-se à rede Wi-Fi "DTUBI-xxxx"; a palavra-passe está escrita no inversor.
No passo seguinte, configure o inversor para se ligar à rede Wi-Fi da sua casa. Tenha a palavra-passe do Wi-Fi da sua casa à mão.
Legenda

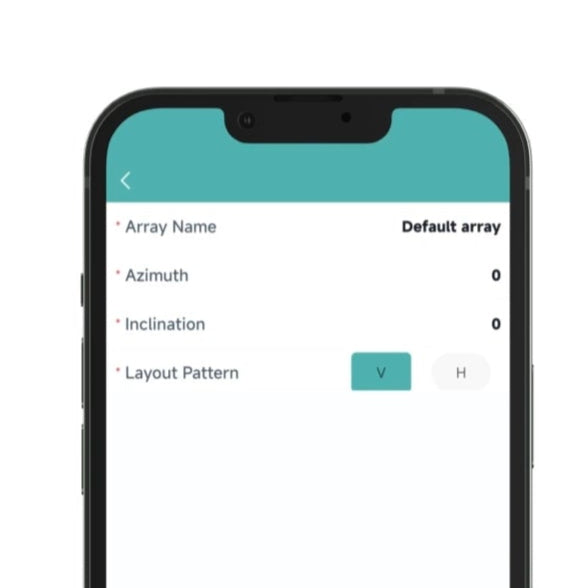

11 - Configure a instalação
Configure os parâmetros técnicos da instalação
Caso não saiba os seus, use:
Azimute: 0
Inclinação: 30
Disposição: H
Verifique que aparecem dois painéis na configuração do string e clique em "Next"
Selecione "Euro" e insira o seu preço da eletricidade: aproximadamente 0,18€/kWh
12 - A instalação está concluída.

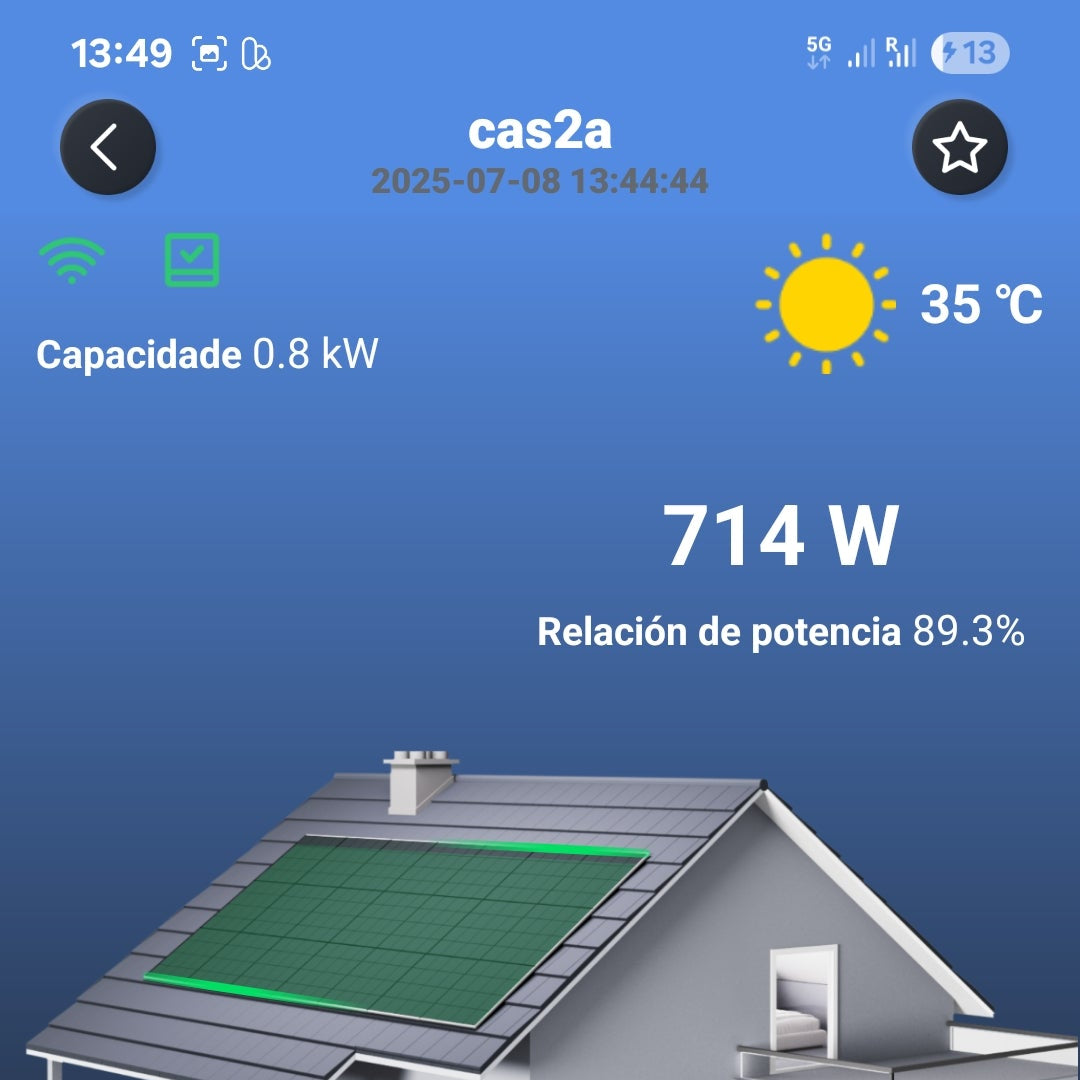

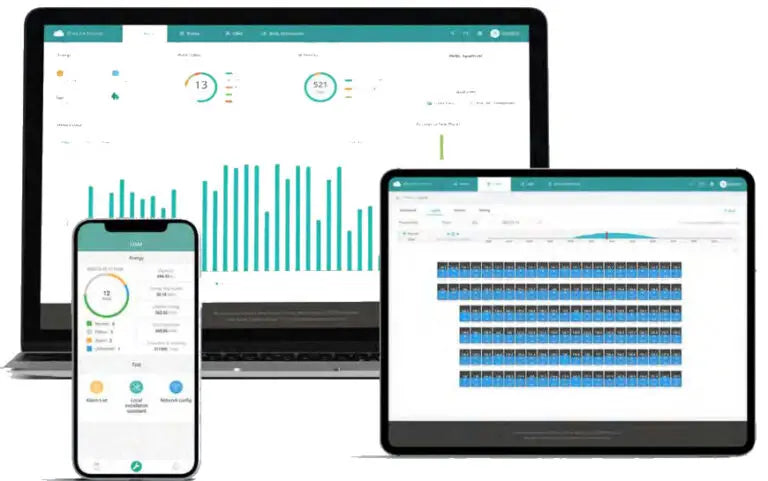

A instalação está concluída. Pode agora aceder à sua instalação fotovoltaica, alterar configurações e monitorizar o estado

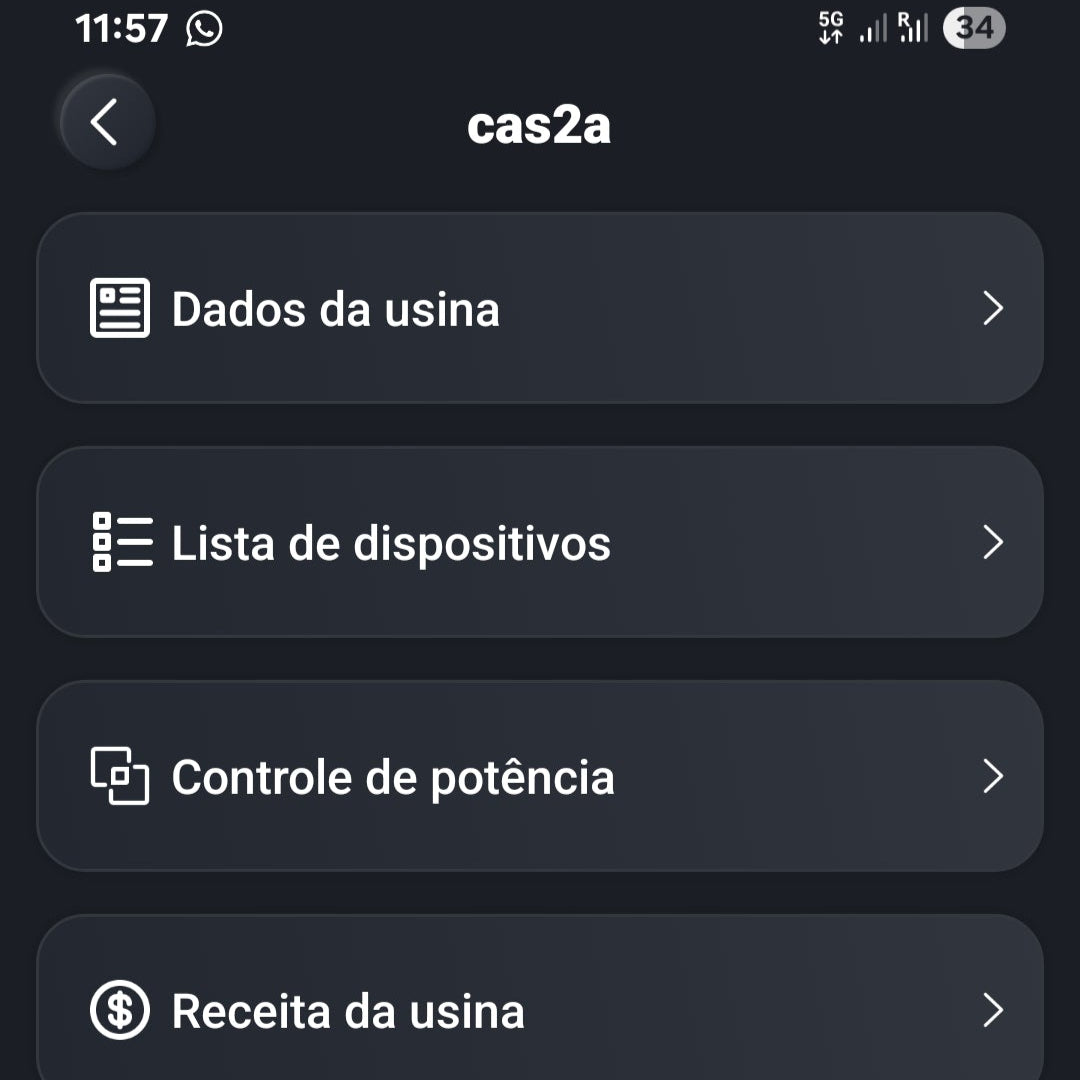

13 - Limitar o inversor a 700W
Navegue até às definições (canto inferior direito). Selecione "Controlo de potência". Limite o inversor a 87% da potência para obter 700 W e estar em conformidade com a legislação portuguesa.

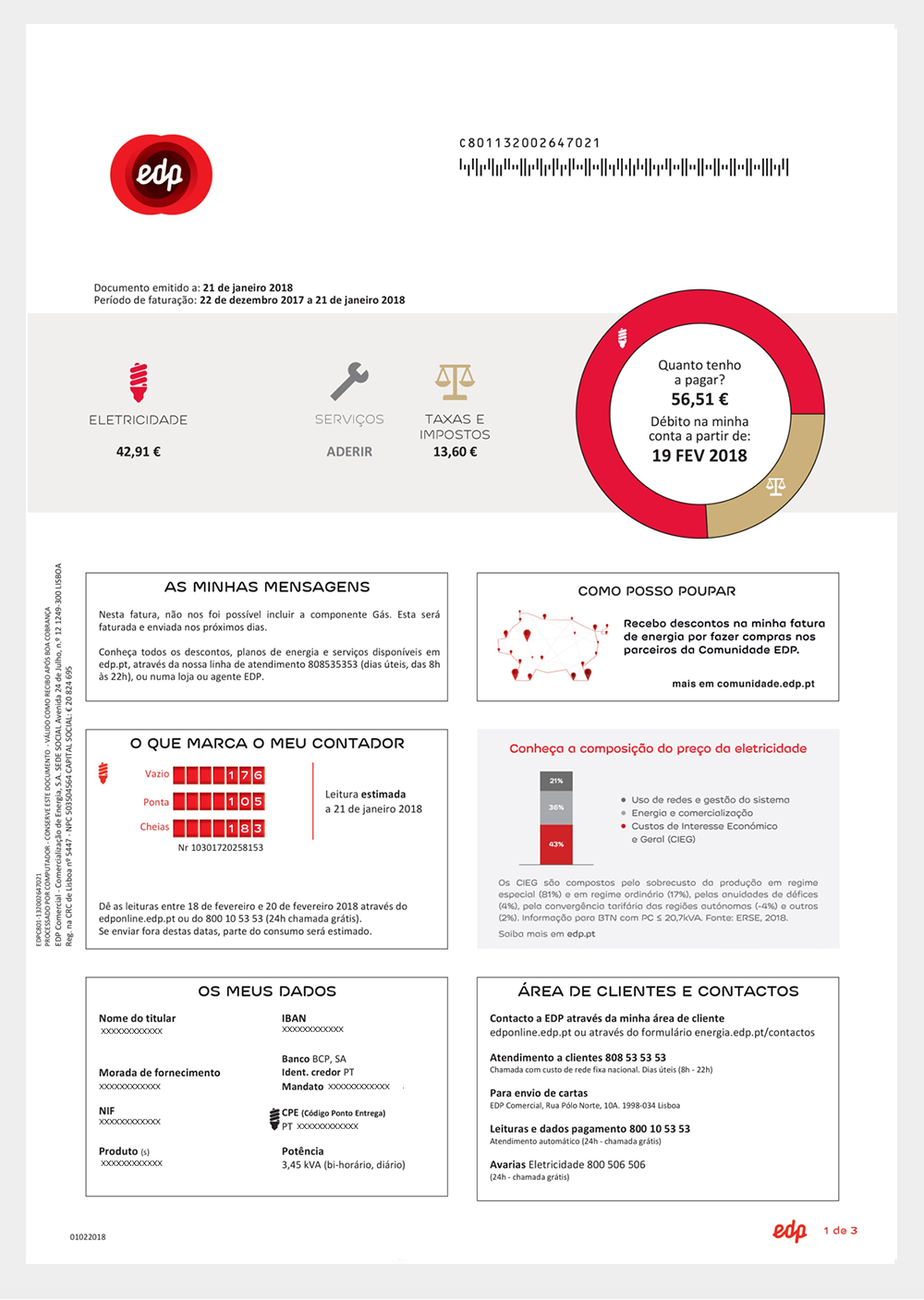

14 - Esperar, Gerar e Poupar
Após a instalação do seu kit Tomada Solar, é só aguardar a próxima fatura de eletricidade para ver na prática a redução no custo e no consumo de energia. Simples, eficiente e sustentável!
Vídeo de configuração do inversor
O Kit Solar é totalmente seguro e compatível com a legislação portuguesa e as normas técnicas de instalação de sistemas fotovoltaicos. Para sistemas com potência até 700 W, não é necessária a instalação por um técnico certificado pela DGEG, podendo o utilizador final proceder à instalação. Para garantir a conformidade, o kit pode e deve ser limitado a 700 W de potência, conforme descrito no manual de instruções. Opcionalmente, a instalação pode ser registada e certificada pela equipa da Tomada Solar, sem custos adicionais.
