Manual de instalação Kit Tomada Solar Sanduich
Tempo de instalação
Aproximadamente 1 hora
Espaço necessário
Aproximadamente 1,8m por 2m
1 - Escolher Localização
Para escolher o local ideal para a instalação de painéis solares, deve-se optar por uma área orientada a sul. Para encontrar a direção sul, pode usar o Google Maps ou o Apple Maps. Além disso, é importante selecionar um local livre de sombras de árvores, edifícios ou outras estruturas.

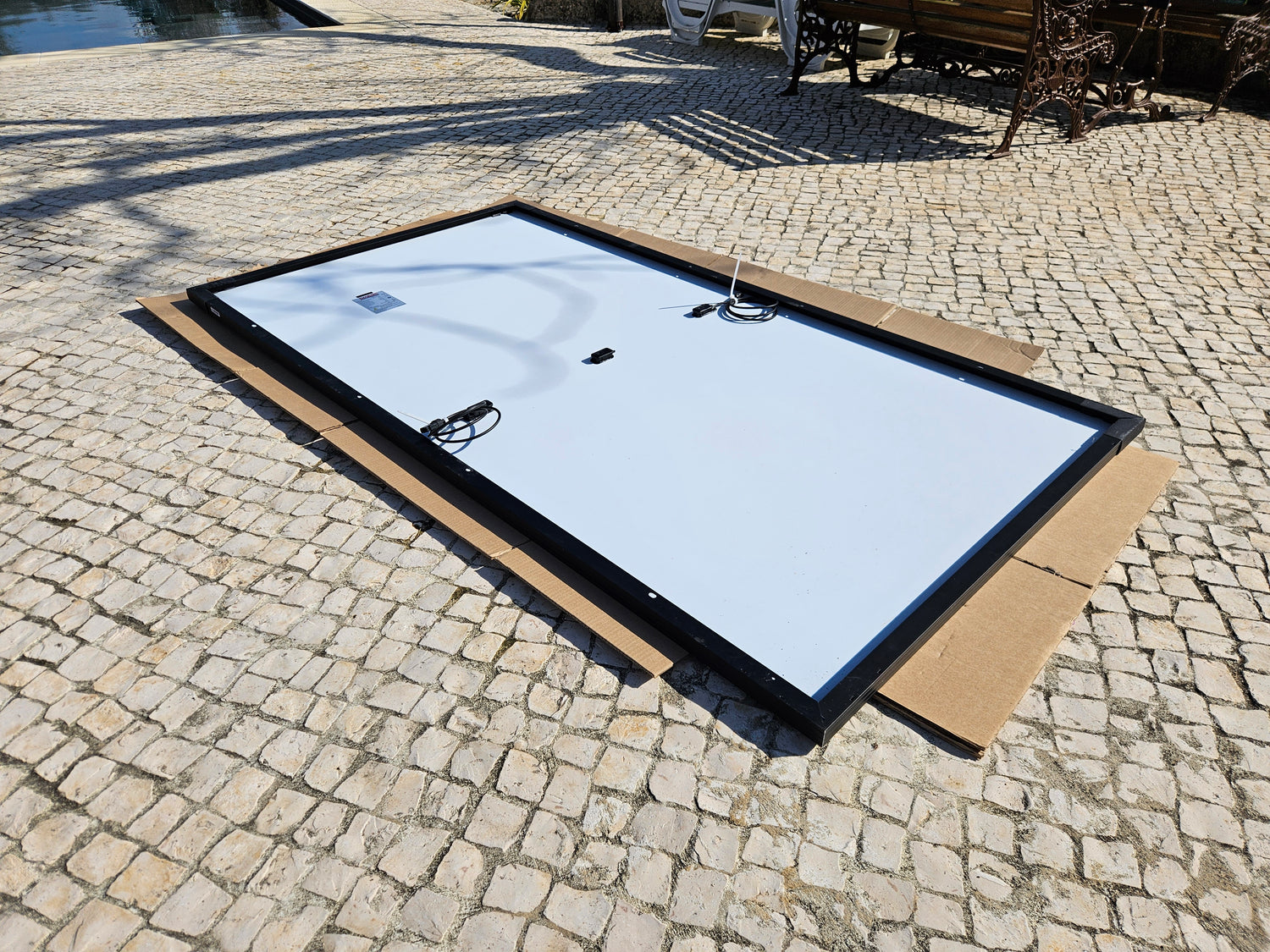

2 - Abrir o Kit Tomada-Solar
Abra o kit e verifique se todos os componentes para a instalação estão presentes. Prepare o espaço e as ferramentas necessárias.

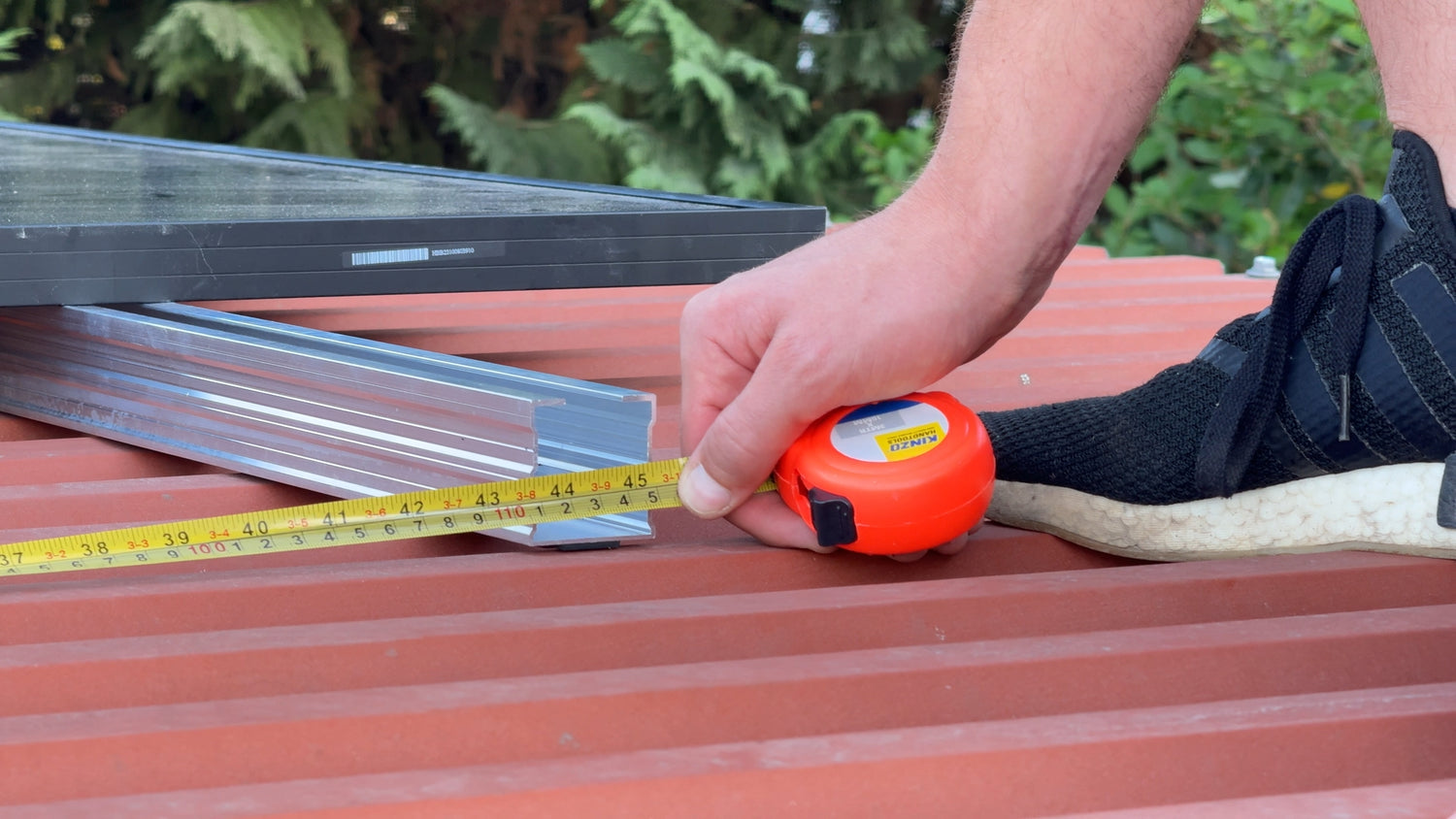

3 - Medir a localizacao para os suportes
Coloque os suportes no telhado tipo sanduíche:
• Para montagem horizontal, utilize um espaçamento entre 1 m e 1,70 m.
• Para montagem vertical, utilize um espaçamento entre 50 cm e 1 m.
Atenção: Limpe a superfície do telhado e dos vedantes da calha e dos parafusos autorroscantes.

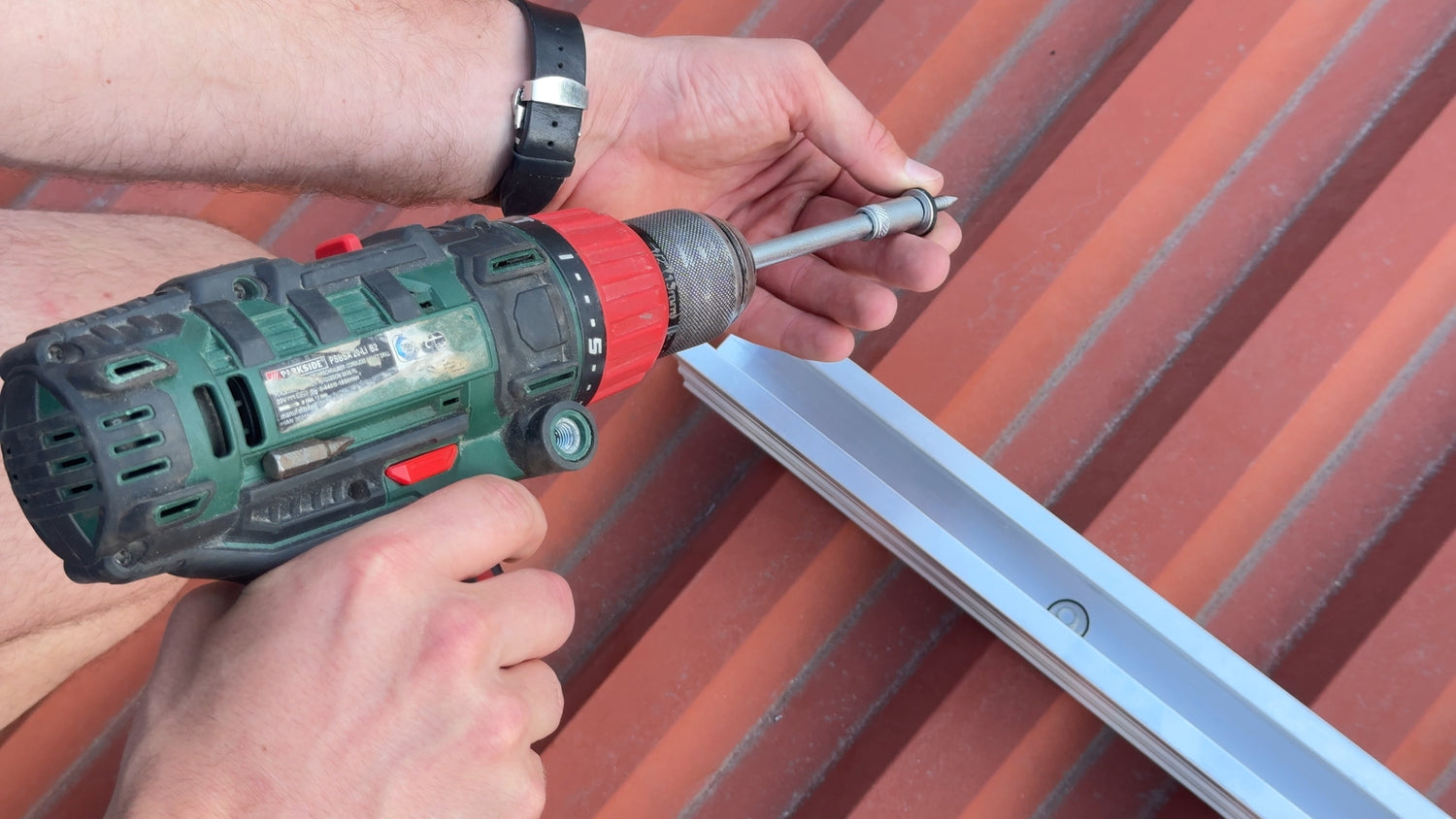

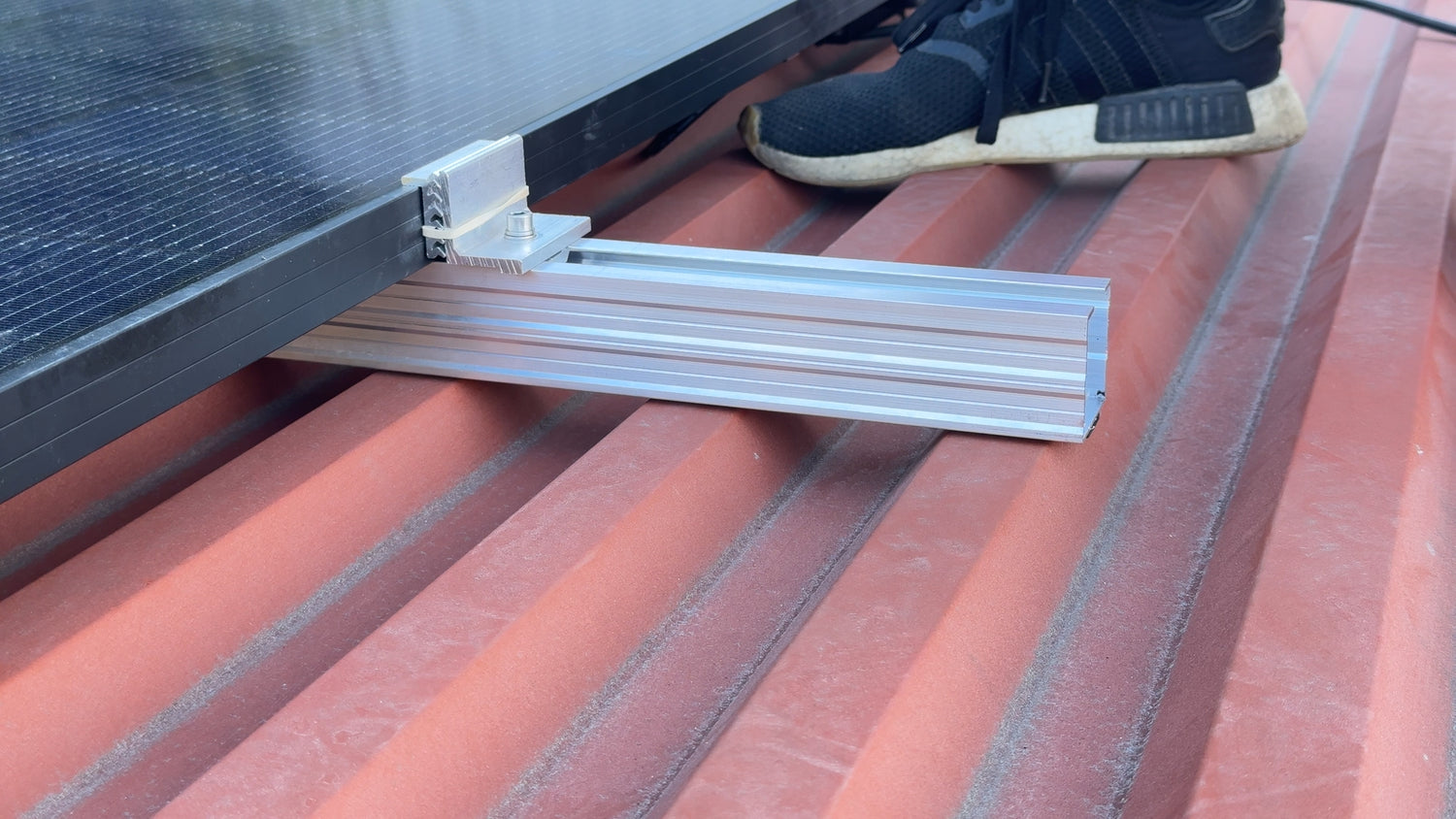

4 - Aparafusar os suportes ao painel sanduíche
As suportes tal como os parafusos autoroscantes fornecidos vem com vedantes que garantem que agua nao passe para o interior

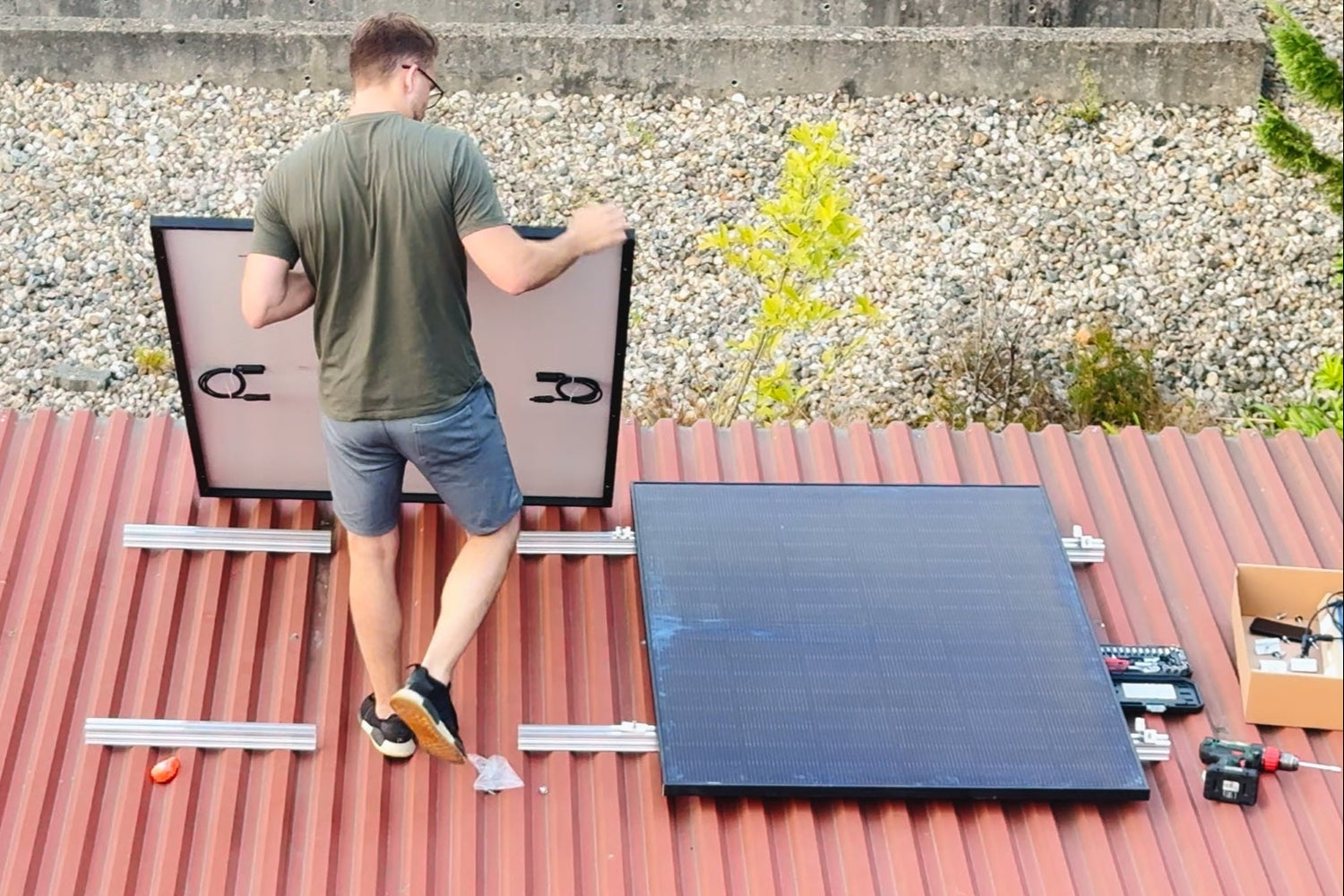

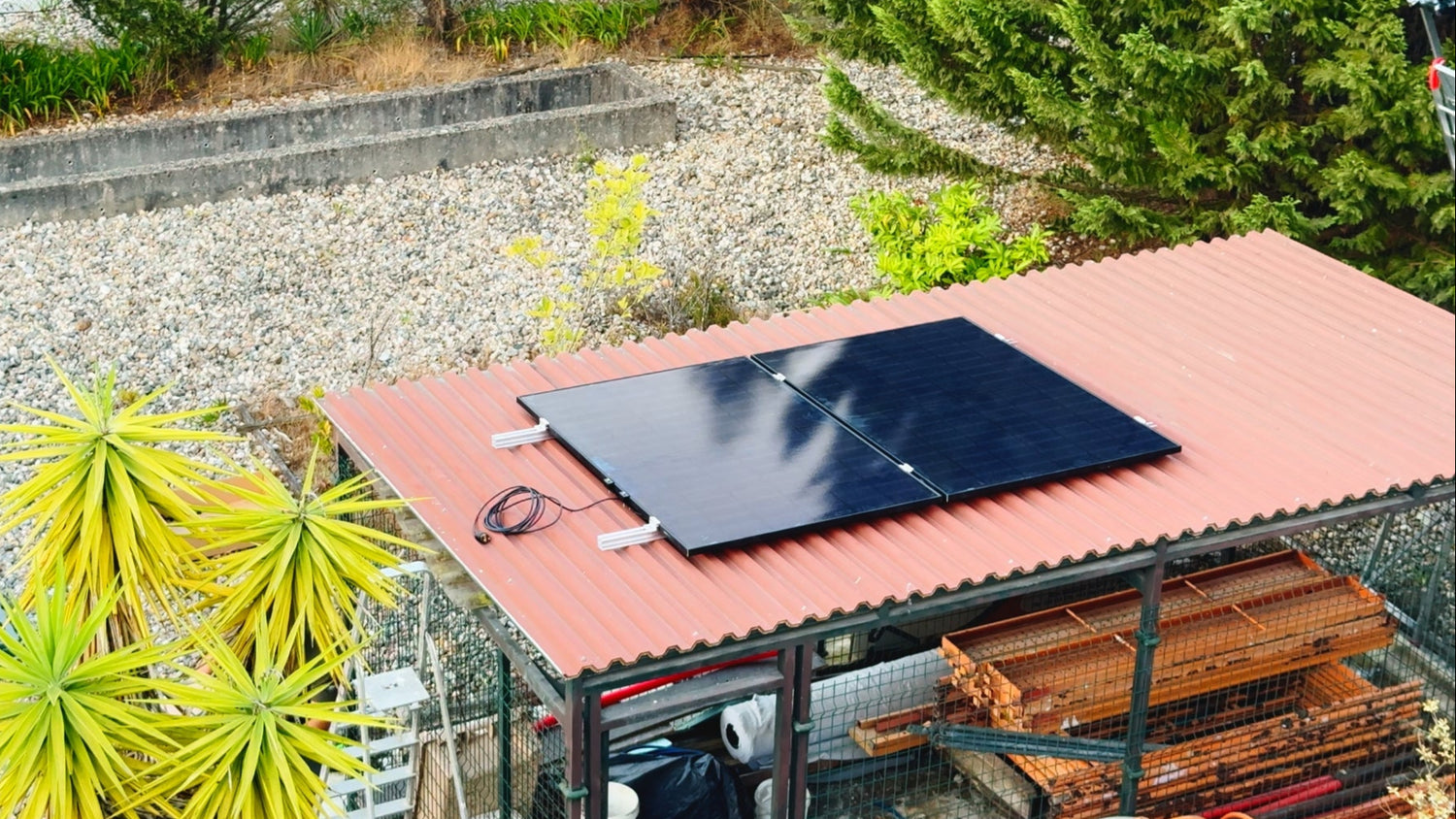

5 - Coloque os painéis nos suportes
Coloque os painéis sobre os suportes previamente instalados

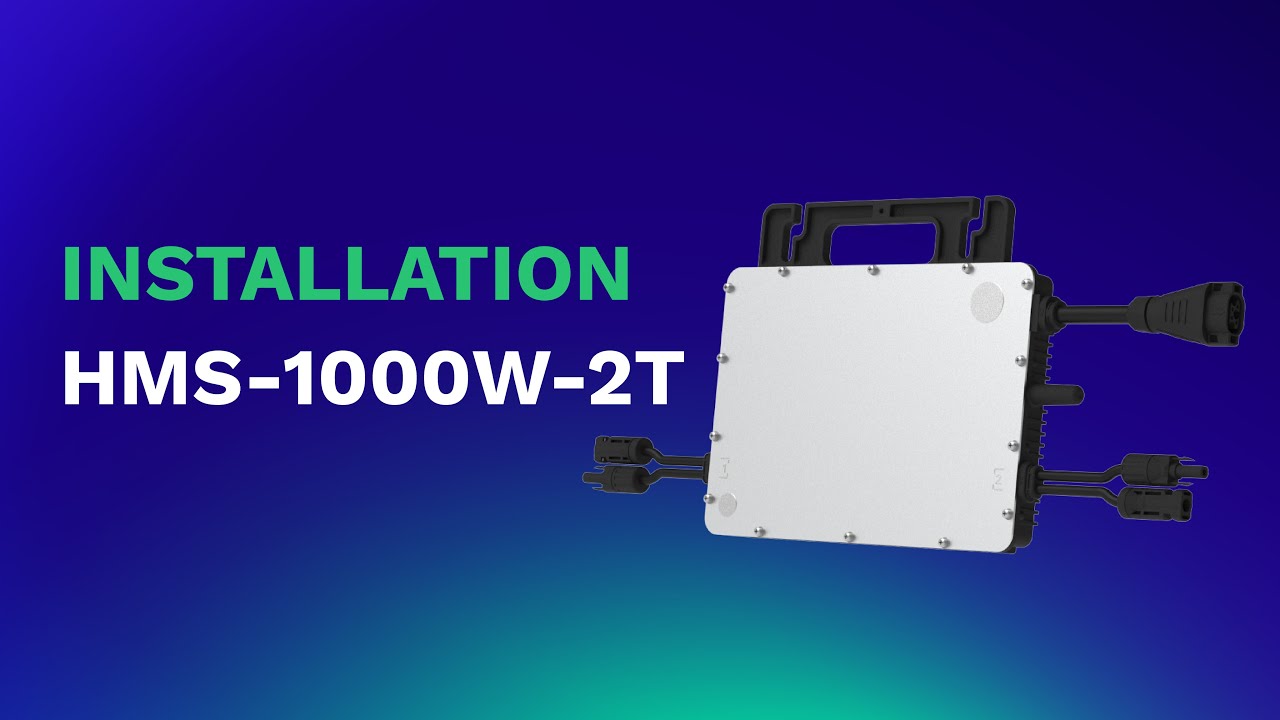

6 - Instale o Inversor
Instale os dois suportes do inversor num dos painéis, tal como indicado na imagem.
Posteriormente, instale o inversor nos dois suportes fornecidos e depois instale o inversor mais suportes no painel.
Atenção: tire uma fotografia do número de série e da palavra-passe do inversor.

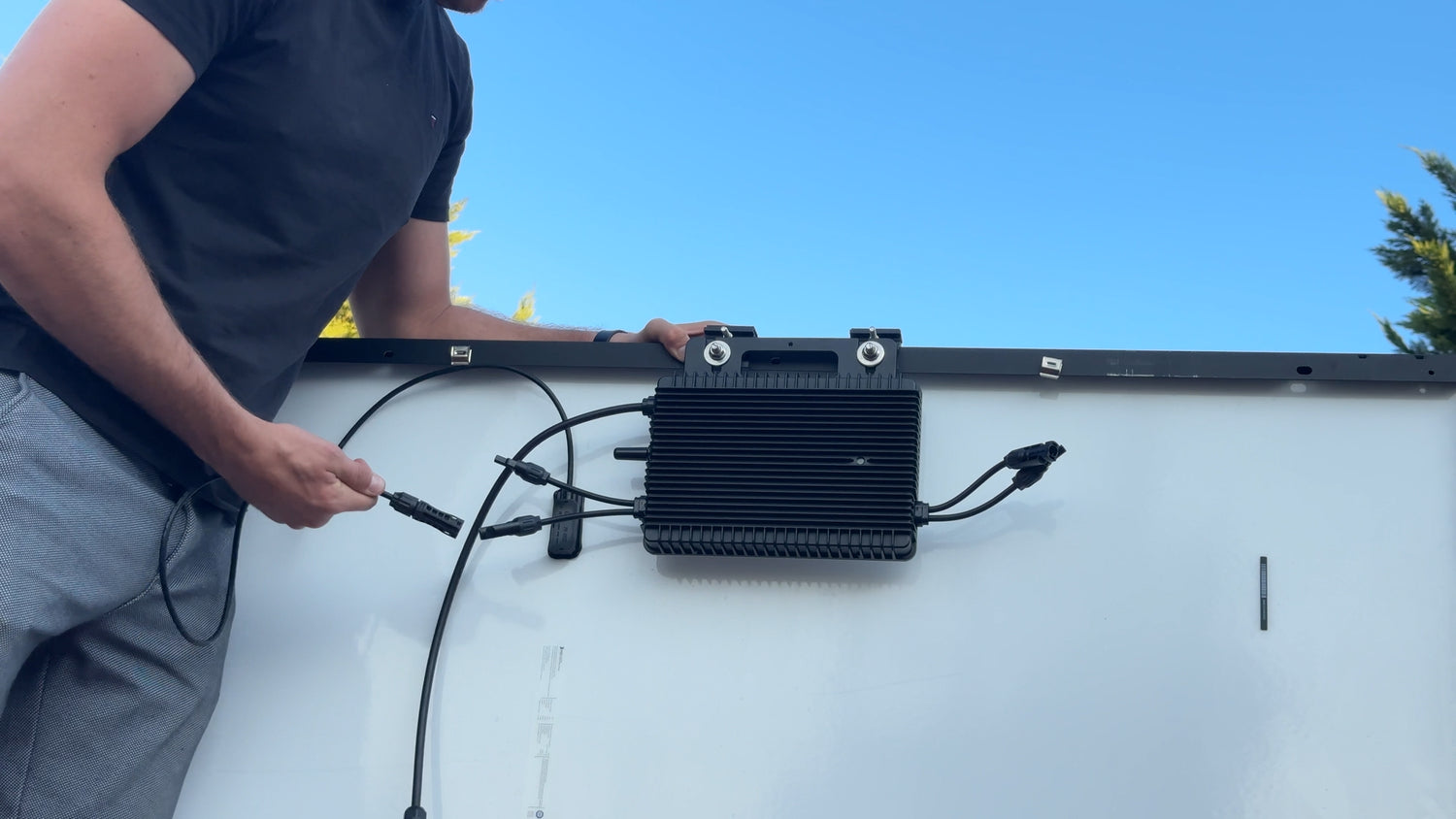

7 - Ligue os cabos dos paineis o inversor

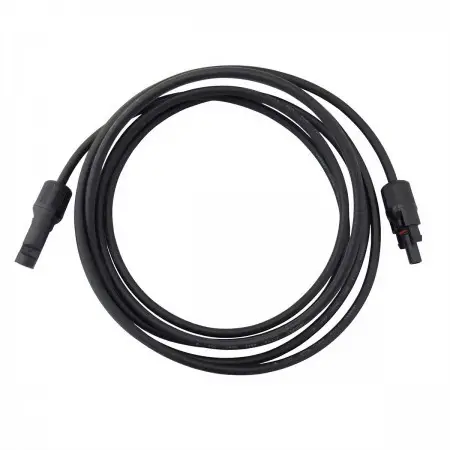

Conecte os cabos dos painéis solares ao inversor utilizando as extensões fornecidas
8 - Fixe os paineis
Fixe os paineis aos suportes usando os perfil Z e T fornecidos
9 - Ligue o seu sistema a tomada de sua casa

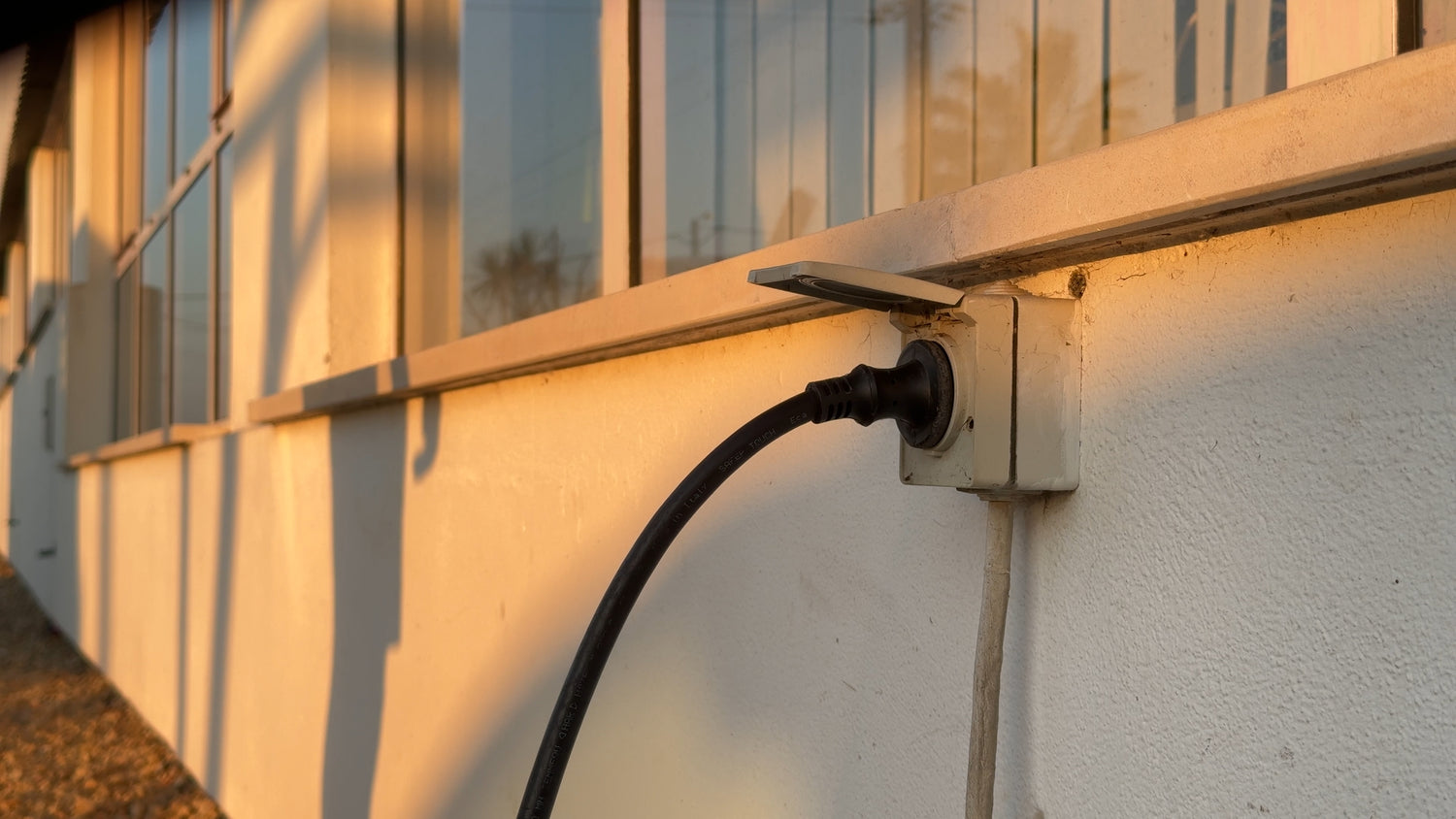

Ligue o cabo Tomada Solar a qualquer tomada comum da sua casa.
Nao se preocupe nao ha risco de choque.

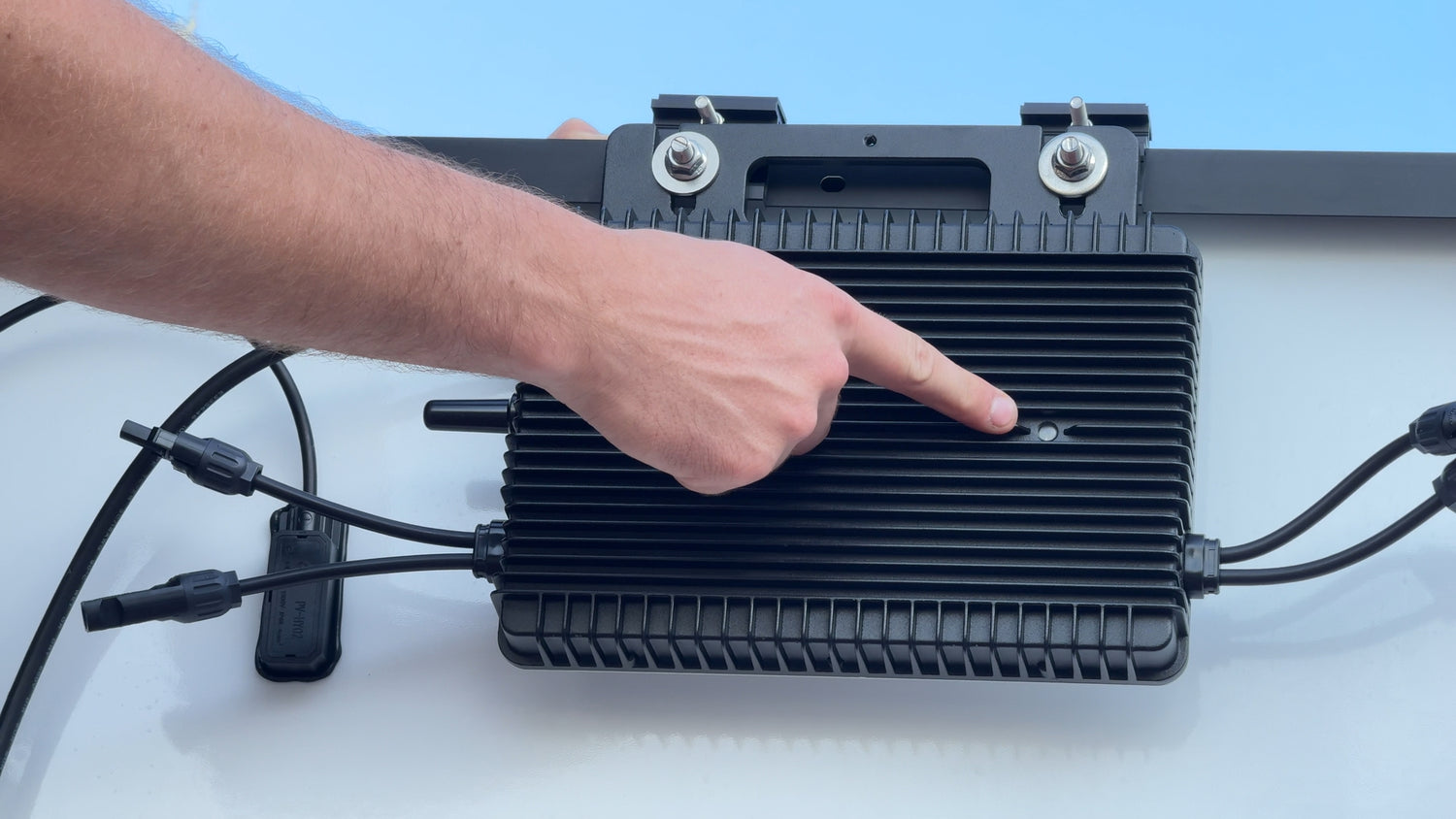

10 - Verifique o estado do inversor
| Secção | Indicador | Significado |
|---|---|---|
| (1) Durante o Arranque | A piscar verde cinco vezes (intervalo de 0,3s) | Arranque bem-sucedido |
| A piscar vermelho cinco vezes (intervalo de 0,3s) | Falha no arranque | |
| (2) Durante a Operação | Piscadelas verdes rápidas (intervalo de 1s) | A produzir energia |
| Piscadelas verdes lentas (intervalo de 2s) | A produzir energia, mas uma das entradas está anormal | |
| Piscadelas vermelhas (intervalo de 0,5s) | Rede AC inválida ou falha de hardware. Consulte a Plataforma de Monitorização Hoymiles para mais detalhes | |
| Piscadelas vermelhas (intervalo de 1s) | Sem produção de energia devido a rede AC inválida | |
| Vermelho fixo | Falha de hardware. Consulte a Plataforma de Monitorização Hoymiles para mais detalhes | |
| (3) Outro Estado | Verde e vermelho a piscar alternadamente | Firmware danificado |

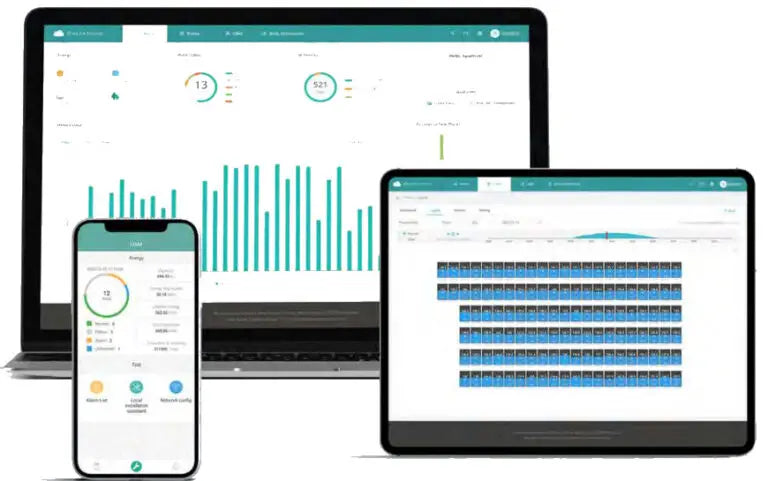

11 - Instalar Aplicação
Instale a aplicação "S-Miles Installer" da App Store ou Play Store.

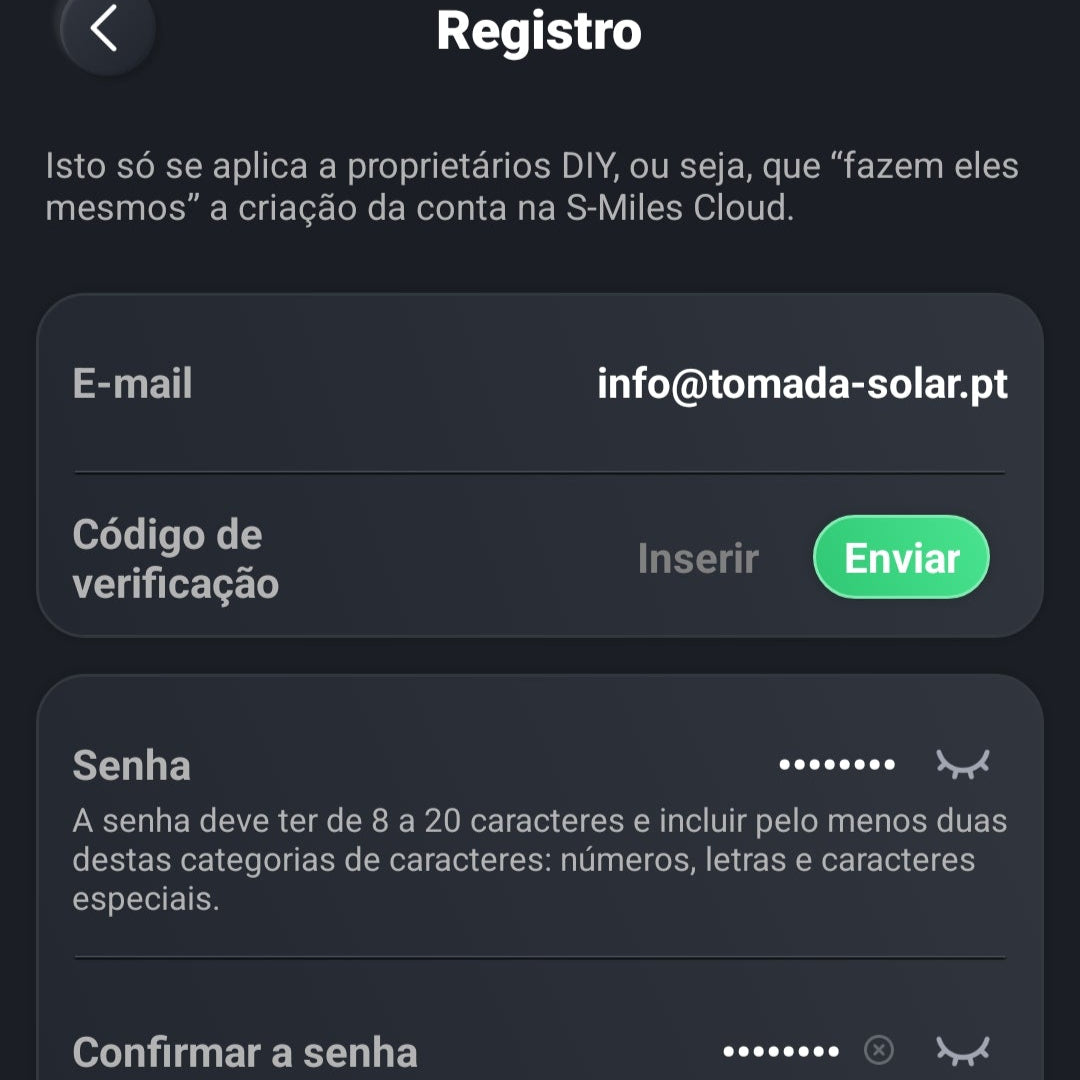

12 - Crie a sua conta
Selecione "Não tenho Conta"
Escolha o Registo por "Proprietário do tipo faça você mesmo"
Crie a sua conta e verifique o seu e-mail
13 - Adicione uma nova instalação
Faça login e adicione uma instalação, clicando no botão "+"

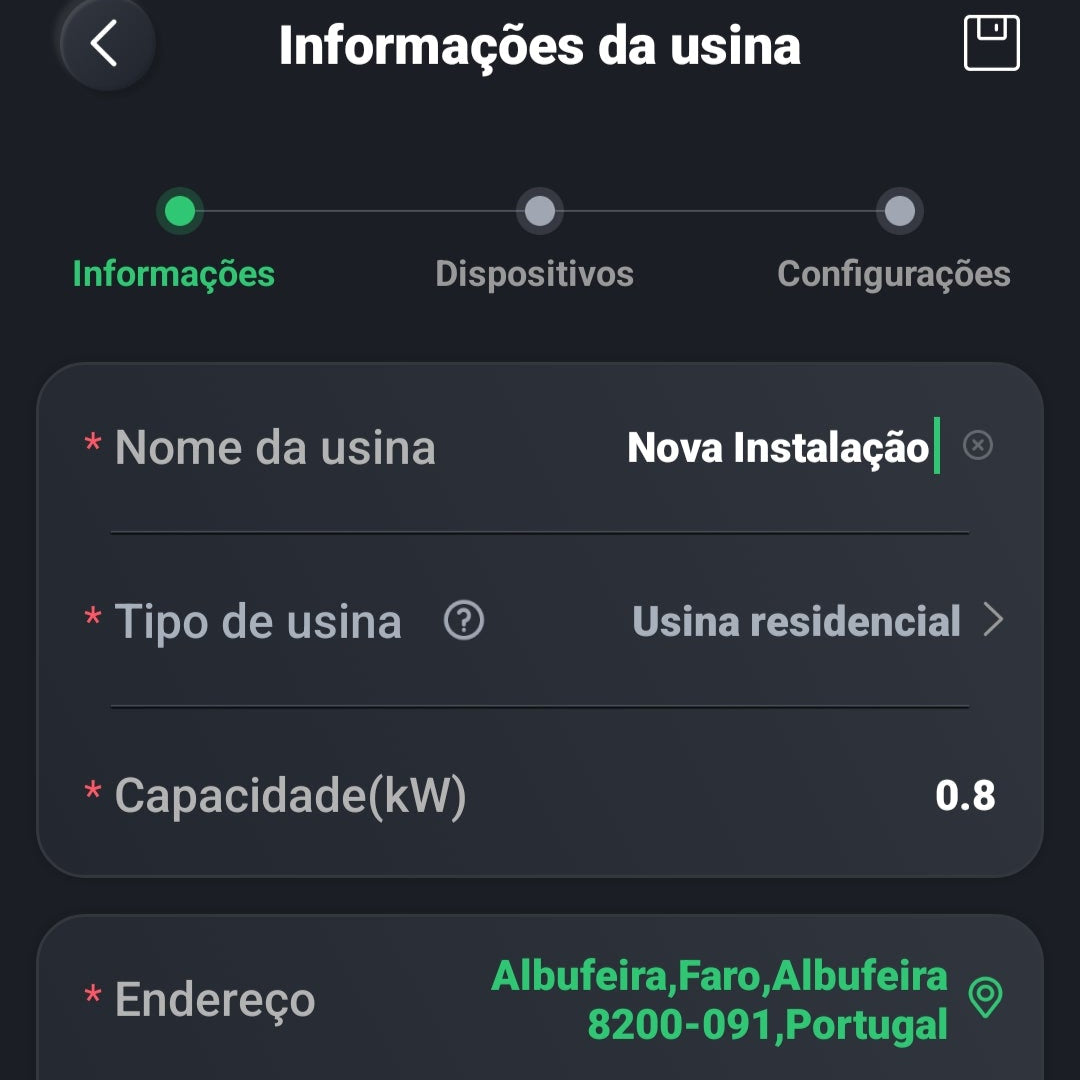

Capacidade: 0,8 kW

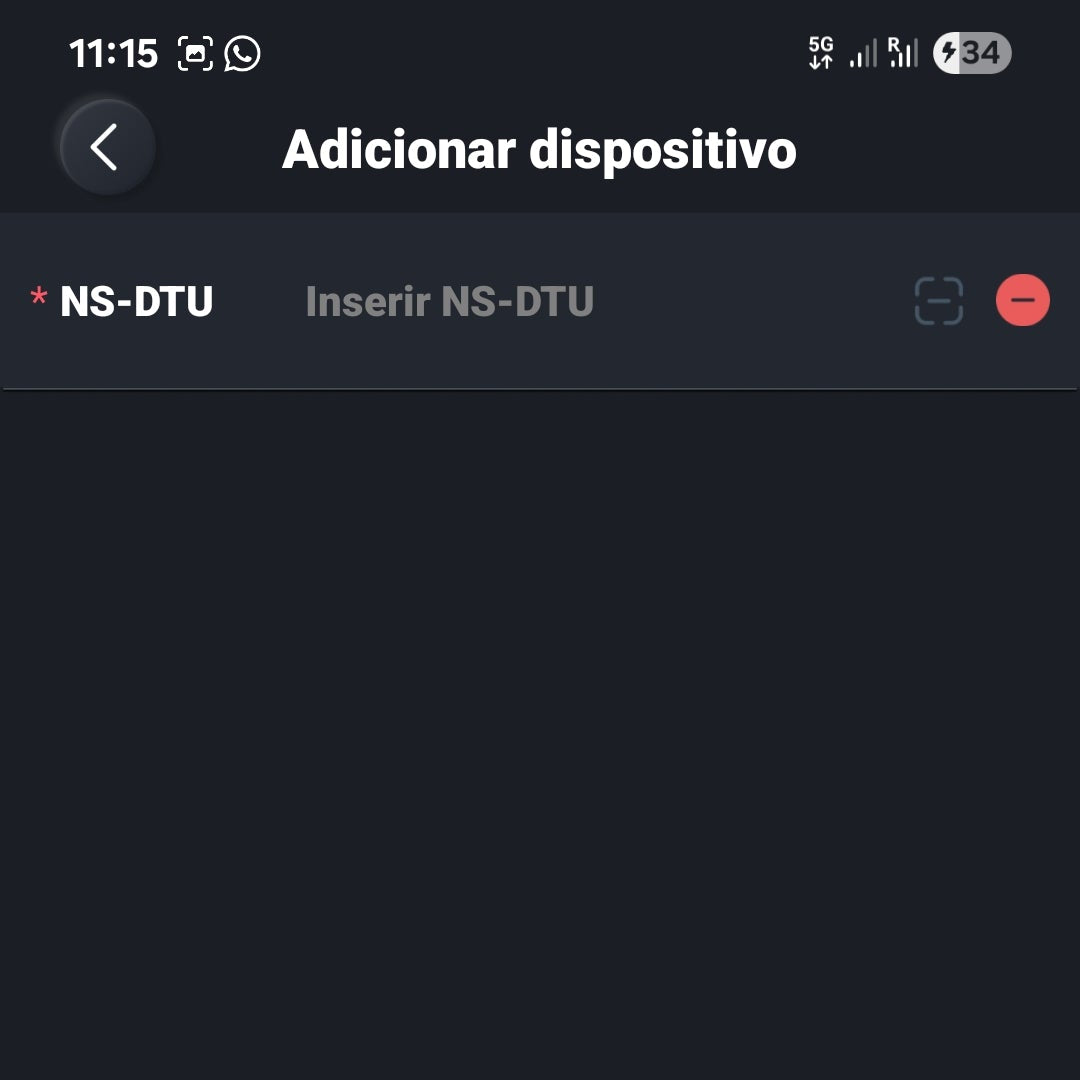

14 - Introduza o número de série do seu inversor
Adicione os dados da instalação e insira onúmero de série do inversor.
15 - Configurar Wifi

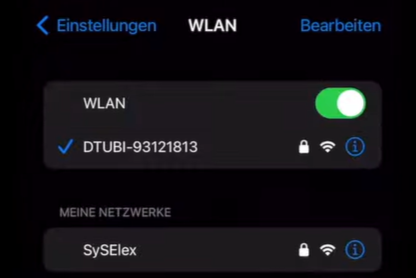

A aplicação vai pedir-lhe para se ligar ao Wi-Fi do inversor. Ligue-se à rede Wi-Fi "DTUBI-xxxx"; a palavra-passe está escrita no inversor.
No passo seguinte, configure o inversor para se ligar à rede Wi-Fi da sua casa. Tenha a palavra-passe do Wi-Fi da sua casa à mão.
Legenda

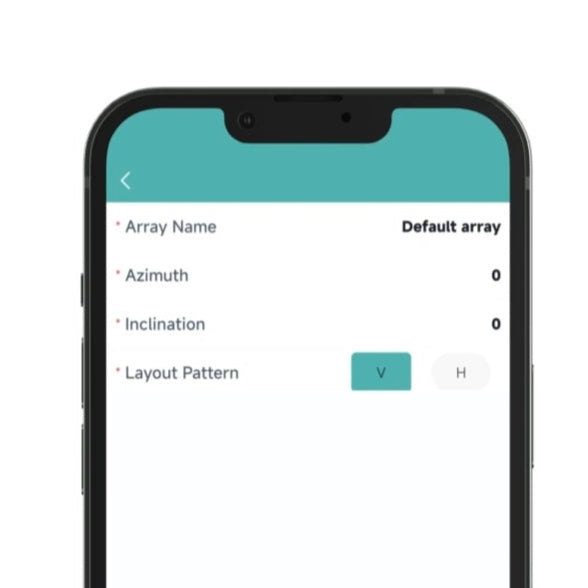

16 - Configure a instalação
Configure os parâmetros técnicos da instalação
Caso não saiba os seus, use:
Azimute: 0
Inclinação: 30
Disposição: H
Verifique que aparecem dois painéis na configuração do string e clique em "Next"
Selecione "Euro" e insira o seu preço da eletricidade: aproximadamente 0,18€/kWh
17 - A instalação está concluída.

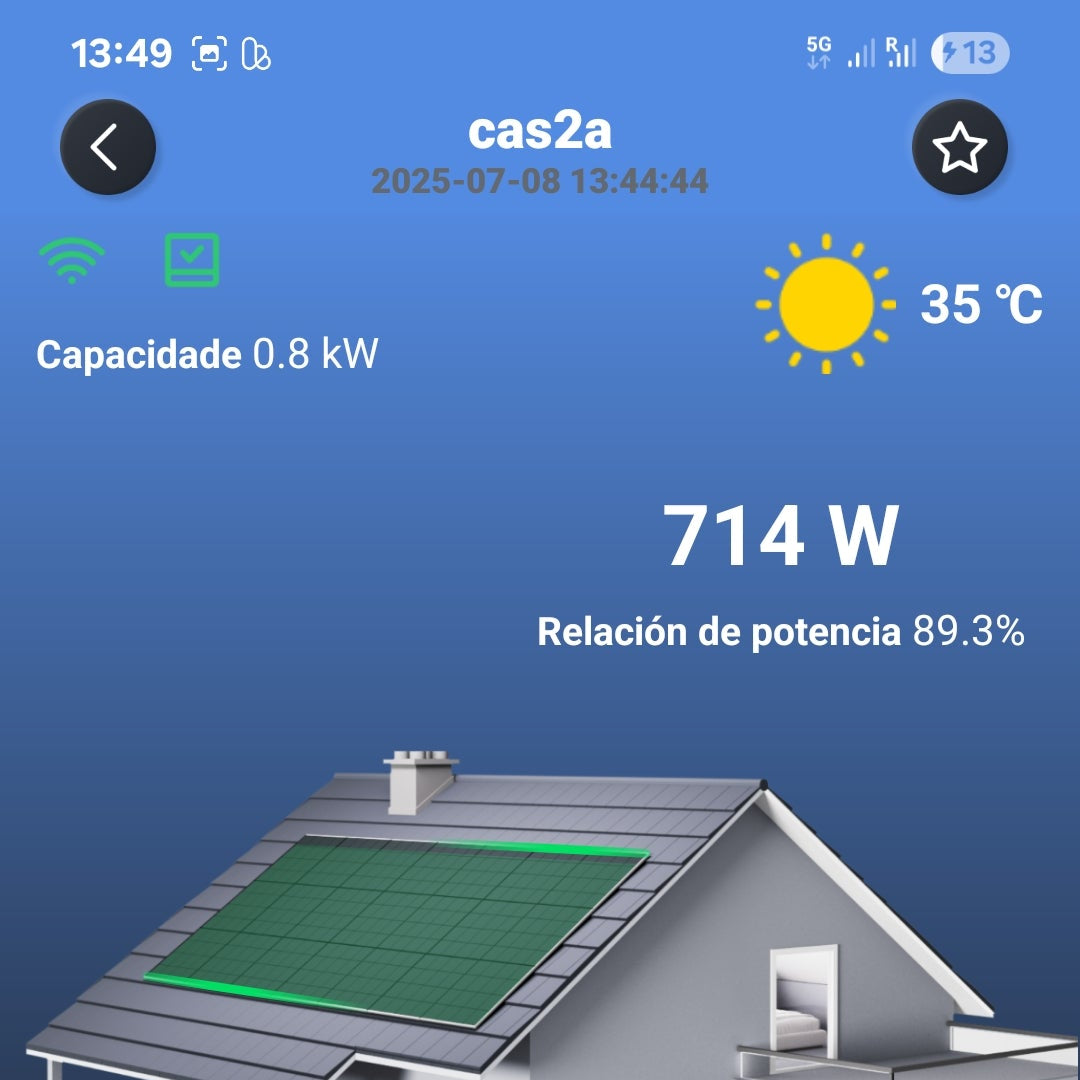

A instalação está concluída. Pode agora aceder à sua instalação fotovoltaica, alterar configurações e monitorizar o estado
18 - Limitar o inversor a 700W

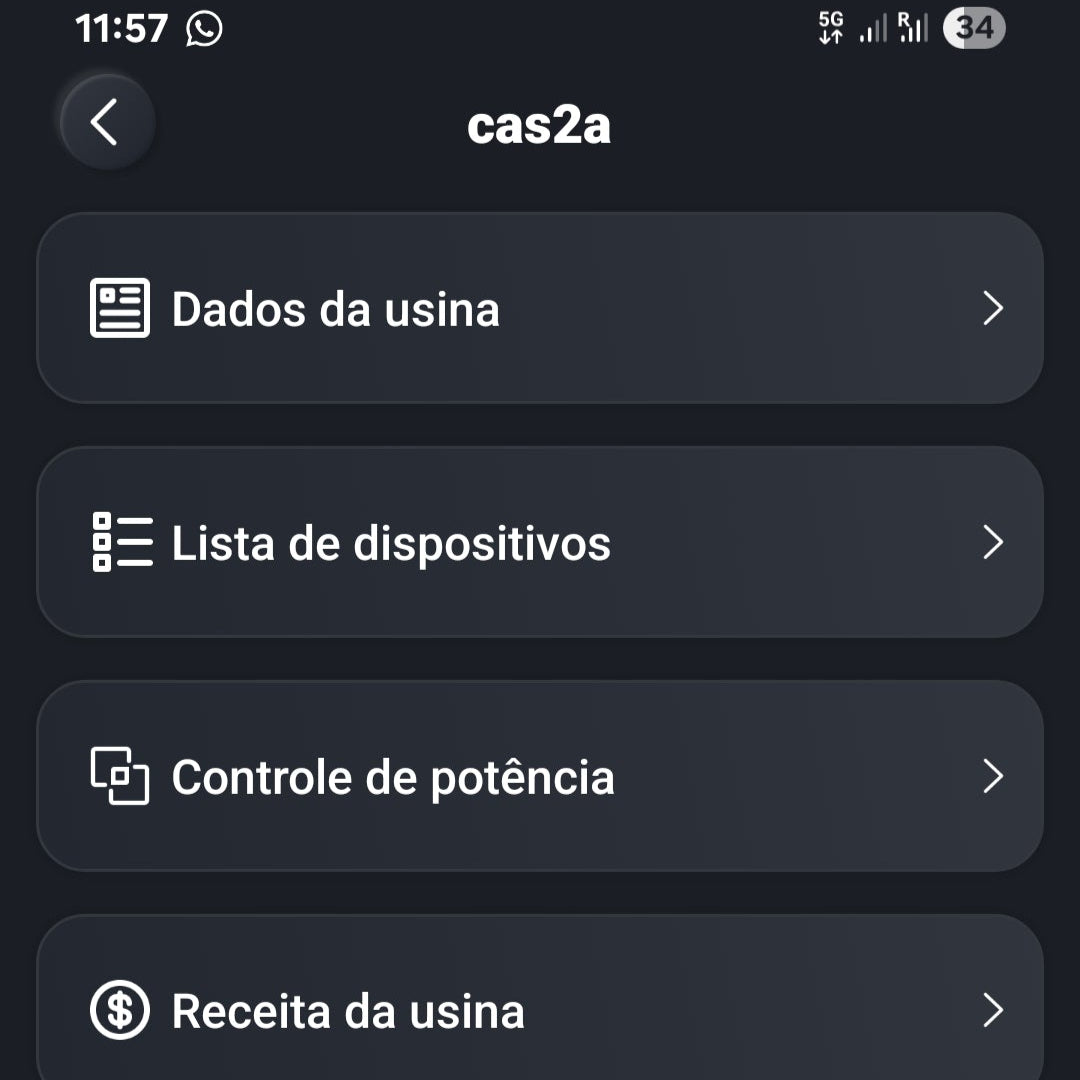

Navegue até às definições (canto inferior direito). Selecione "Controlo de potência". Limite o inversor a 87% da potência para obter 700 W e estar em conformidade com a legislação portuguesa.
19 - Esperar, Gerar e Poupar
Após a instalação do seu kit Tomada Solar, é só aguardar a próxima fatura de eletricidade para ver na prática a redução no custo e no consumo de energia. Simples, eficiente e sustentável!
Vídeo de configuração do inversor
O Kit Solar é totalmente seguro e compatível com a legislação portuguesa e as normas técnicas de instalação de sistemas fotovoltaicos. Para sistemas com potência até 700 W, não é necessária a instalação por um técnico certificado pela DGEG, podendo o utilizador final proceder à instalação. Para garantir a conformidade, o kit pode e deve ser limitado a 700 W de potência, conforme descrito no manual de instruções. Opcionalmente, a instalação pode ser registada e certificada pela equipa da Tomada Solar, sem custos adicionais.
